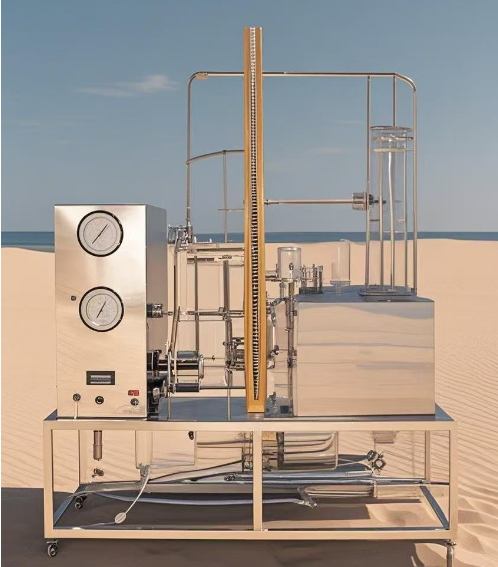

JGTG-342 型 水泵性能實驗裝置平臺

一、主要用途：

1 、熟悉水泵的操作，掌握實驗組織方法，了解實驗操作原理；

2 、學會水泵特性曲線的測定方法，正確掌握用作圖法處理實驗數據。

二 . 實驗臺的主要指標和參數

1 、環境溫度： 0.5 ～ 40 ℃

2 、離心泵 型號： FS103

3 、最大揚程： 11

4 、最大流量： 4.5

5 、泵進口管徑 d ： 32 mm

6 、電機額定功率： 370 W

7 、電機額定轉速： 2840 轉 / 分

8 、設備外形尺寸： 1200mm×450mm×1800mm 、

9 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 37 0W ，安全保護：具有接地保護、漏電保護、過流保護

三、 主要配置 ：

1 、 304 不銹鋼實驗水泵；

2 、 0.4 級精密正負壓力表；

3 、孔板流量計；

4 、壓差計；

5 、 配 有 白色 P E 材質回水箱；

6 、標定計量箱、

7 、 ABS 串、并連管路、

8 、銅閥門、

9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

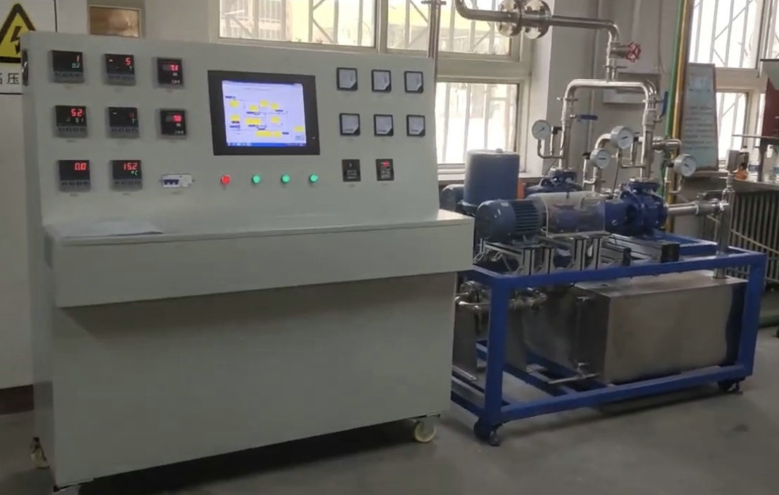

JG -HR15  水泵性能實驗臺

  裝置特點 ：

1 、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2 、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。設備布局大致如上圖所示，布局設計應滿足儀表安裝要求，壓力表等傳感器安裝位置處應預留一定的直管段。
3 、設備整體采用框架式結構，整體結實穩定，不隨水泵的振動而發出噪音。
4 、整套設備均進行精細拋光處理，體現了整個裝置的工藝完美性。
5 、設備包括兩個水泵（采用三相供電的水泵，便于變頻調速），既可單獨測試，也有進行串、并聯測試。其中一臺泵采用分體式水泵，主要用于泵的性能曲線測試，便于扭矩儀的安裝；另一臺泵采用一體式水泵，用于輔助完成串、并聯實驗，兩臺泵的性能參數應相同或相近。
6 、流量測量采用了渦輪流量計 + 數字流量儀表的方式，數字流量儀表對渦輪流量計線性系數具有較強的補償功能，并且直接顯示流量數據。（渦輪流量計安裝在水平管道，且滿足入口直段大于 20 倍的通經，出口直段大于 5 倍的通經。）
7 、電動機功率采用三相交流功率測量儀表測得 ( 采用三相功率計 ) 。與智能儀表相連實現電動機功率的自動測量，數據準確，可讓學生掌握電動機有效功率的實際測量方法。
8 、離心泵置于水箱上方，離心泵進口管道安裝有底閥，同時安裝有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。

裝置功能

1 、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。
2 、能夠完成水泵的性能曲線測試 (H-qv;P-qv; η-qv;NPSH-qv) 及水泵的串聯、并聯實驗 ( 兩臺泵采用閥門切換實現串聯、并聯 ) 。
3 、測定流量調節閥某一開度下管路特性曲線。
4 、改變離心泵轉速測定泵的揚程 (H) 、軸功率 (N) 以及效率（ η ）與泵的流量 (Q) 之間的泵特性曲線。

設計參數

單泵：液體流量： 0.2 ～ 7.2m3/h ，離心泵出口壓力： 0-0.2MPa ，離心泵的揚程 (H) ： 0-20m ，離心泵軸功率 (N) ： 0.43-0.85KW ，離心泵效率（ η ）： 0-60% ，離心泵轉速： 0-2900r/min 。
雙泵串聯：液體流量： 0 ～ 10.5m3/h ，離心泵出口壓力： 0-0.4MPa ，離心泵的揚程 (H) ： 0-40m ，離心泵軸功率 (N) ： 0.43-1.85KW ，離心泵效率（ η ）： 0-60% 、離心泵轉速： 0-2900 r/min 。
雙泵并聯：液體流量： 0 ～ 14.0m3/h ，離心泵出口壓力： 0-0.2MPa ，離心泵泵的揚程 (H) ： 0-20m ，離心泵軸功率 (N) ： 0.43-1.85KW ，離心泵效率（ η ）： 0-60% 、離心泵轉速： 0-2900 r/min 。
液體溫度：常溫。

公用設施
水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
電：電壓 AC380V ，功率 3KW ，標準三相四線制。每個實驗室需配置 1~2 個接地點（安全地及信號地）。
實驗物料：清潔自來水，外配設備：無。

主要設備

1 、流量測量采用渦輪流量計測量，精度不低于 +1%FS; 測量范圍 :0-25m/h( 連續可調 ) ， 4-20mA 遠傳輸出。
2 、壓力測量同時配備數顯儀表及指針式儀表。精度優于士 0.25%FS; 測量范圍 :0-400kPa: 真空表測量精度優干 +0.1%FS: 測量范圍 :0-25kPa 。
3 、溫度測量精度 : 士 0.1%; 測量范圍 :0~50℃; 。
4 、采用扭矩儀測量水泵轉軸扭矩、轉速來計算水泵軸功率。量程 0-300N.M ，轉速 0-3000rpm, 精度不低于士 0.2%FS 。
5 、采用變頻器控制水泵，規格：（ 0-50 ） Hz ，水泵轉速連續可調，并有水泵轉速顯示。
6 、流量調節采用 DN40 電動流量調節閥，實現閥門開度與流量的線性變化，同時須有閥門開度指示。輸入信號： 4-20mA ，輸出信號： 4-20mA 。
7 、臥式離心泵：功率 0.55KW ，流量范圍 0-7m3/h ，數量 2 臺。
8 、水箱：容積 300L, 帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
9 、 PVC 串、并管路，銅閥門調節組。（全部采用不銹鋼管路及閥門，通經不小于 DN40 。）
10 、設有琴式操作臺， 控制水泵啟停、調速及儀表安裝。琴式操作臺上同時有壓力、流量、溫度、扭矩、電機轉速、 電壓、電流、功率因數以及閥門開度的顯示，安裝以上物理量的相應儀表，布局美觀。

。
