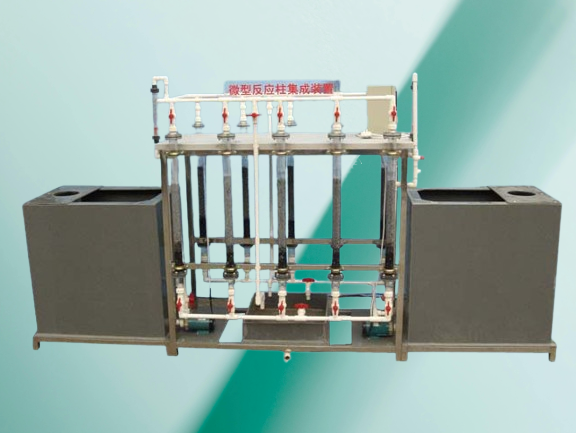

JGTG-326 型微型反應柱集成實驗裝置

一 、 實驗原理和目的：

該設備可進行各種物理、化學及物理化學綜合處理工藝實驗。實驗包括：

1 、 過濾實驗：可用砂濾料過濾（包括反沖洗強度實驗）；

2 、 活性炭吸附實驗：（可測試各類型牌號的活性炭的吸附性能）；

3 、 離子交換實驗：可用樹脂交換水中硬度，亦可測試各牌號樹脂的交換性能（塔外再生）；

該設備各反應柱可并聯組成運行，也可分解成多套供多組學生單獨實驗，該裝置可開出七、八種水處理與化學的基礎實驗。

本裝置專對水處理技術基礎研究，提高學生動手能力，

并使學生達到以下目的：

1 、 了解該設備的工藝流程、技術參數；

2 、 加深對實驗基本概念的理解。

二、主要技術指標及參數： 。

1 、環境溫度： 5 ～ 40 ℃

2 、處理水量：全用 2 0L/h ；

3 、反沖洗強度：按 15L/s·m 2 計算。

4 、反應柱尺寸： Φ 5 0mm×1 0 00mm×10 根

5 、裝置外形尺寸： 1 3 00mm× 5 00mm×1 3 00mm 、

6 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 20 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三 、 主要配置：

1 、 反應柱 10 根：透明有機玻璃材質、壁厚 5mm 、 ? 50mm × 1000mm ，配有 石英砂、活性炭、 樹脂 、 層、隔網，分兩組 , 每組由 5 柱串聯而成；

2 、 原水箱 2 只：白色 PP 板、厚度 10mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 2 臺 、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、

4 、 防腐蝕 磁力 進 水泵 2 臺、 流量 ： 27 ～ 32 （ L/min) 、 揚程： 3 .1 ～ 4.3 （ m ） 、

5 、 流量測量與調節：液體流量 2 個（量程 6 - 6 0L/H ）；

6 、 石英砂填料 1 批、活性炭填料 1 批、 樹脂 填料 1 批 ；（填料高度： 7 0 ～ 8 0% 柱高）；

7 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

8 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

9 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成 .

。
