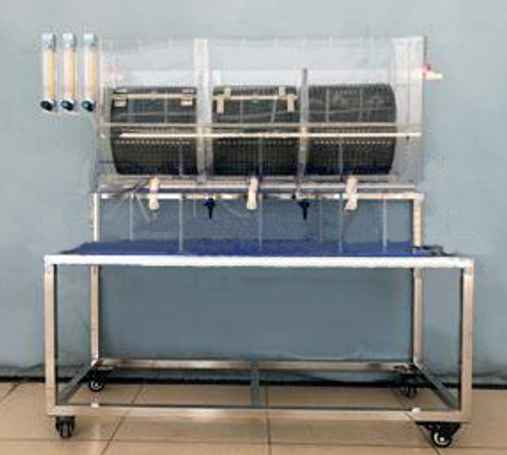

JGTG-260 型氣動式生物轉盤實驗裝置

一、實驗目的：

生物轉盤是一種利用生物膜凈化污水的設備。是一種凈化效果好，能源消耗低的生物處理技術。通常生物轉盤處理系統中除生物轉盤外，還需要包括初次沉淀池和二次沉淀池。本模型只有生物轉盤，不包括分離脫落生物膜的二次沉淀池，主要組成部分有轉動軸、轉盤、廢水處理槽和驅動裝置。本 實驗裝置 即是生物轉盤內部構造的演示裝置，又是生物轉盤法處理污水的實驗裝置。通過實驗，希望達到以下目的：

1 、通過對有機玻璃 裝置 直接地觀察，加深對其構造的認識，弄懂各部分的名稱和功能；

2 、通過 實驗裝置 的動態運行，掌握生物轉盤法處理污水的技術，理解該法的特征。

二、主要技術指標及參數：

1 、 環境溫度： 5 ℃ ～ 40 ℃

2 、 處理水量： 2 ～ 5L/h

3 、 停留時間： 3 ～ 5h 、

4 、 外形尺寸：盤片用 PVC 制作 φ250mm×900mm×300mm 、

5 、 設計進、出水水質范圍：

進水 BOD 5 300 ～ 600mg/L 出水 30 ～ 60 mg/L

進水 COD 500 ～ 1000mg/L 出水 50 ～ 100 mg/L

進水 SS 100 ～ 300mg/L 出水 30 ～ 40 mg/L

進水 pH 6 ～ 9 出水 6 ～ 9

6 、 裝置外形尺寸： 1200mm×4 0 0mm×1300mm

7 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 30 0W ，安全保護：具有接地保護、漏電保護、過流保護。

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 4 00 × 400 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 400 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 生物轉盤 1 套、 透明有機玻璃材質、壁厚 10 mm ， ? 35 0 × 90 0mm 、 （ 轉動軸和轉盤、廢水處理槽 ）、

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

6 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 8 L/min ，

7 、流量測量與調節： 轉子流量計 1 只、 （ 6 ～ 6 0L/ h ）

8 、流量測量與調節： 氣體流量計 1 只、 （ 250 ～ 250 0L/ h ）

9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

10 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

11 、 不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
