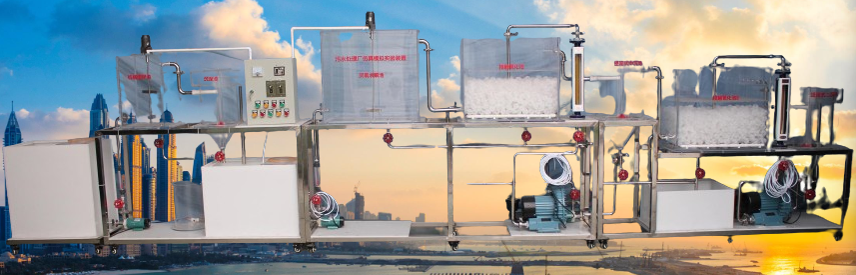

JGTG-226 型污水處理廠仿真模擬實驗裝置

一、任務來源：

本污水處理仿真模擬實驗裝置，是辰科化工（張家港）有限公司提供技術參數，工藝流程。

二、適用范圍：

A/O 法生化處理工藝包括厭氧酸化和接觸氧化兩個階段。它適用于生活、醫藥、食品、化工等行業的生活、生產廢水處理。

三、它的工藝原理：

污水經格柵去除大顆粒和纖維狀雜質后自流入調節池，然后通過泵輸入?yún)捬跛馑峄?，進行酸化水解（池內設有攪拌設備）。這一階段主要使得污水調量勻質，并利用兼氧菌世代短、活性強、易繁殖生長的特性，將不易降解的大分子結構有機物水解成小分子和可溶性化合物，初步降解有機物。同時完成反硝化作用，最終消除氮的污染。

接觸氧化池是一種以生物膜法為主，兼有活性污泥法的生物處理裝置。通過風機和充氧曝氣，使污水的有機物與池內生物膜充分接觸，利用好氧菌的呼吸降解功能，將小分子和可溶性化合物進一步降解成二氧化碳和水；然后進入二沉池，以去除剝落的生物膜和活性污泥，二級接觸氧化，使出水達到排放標準。

二沉池內的污泥排入排水槽，部分污泥可回流接觸氧化池。一般接觸氧化池是不需污泥回流的，想到它是一套模擬裝置，恐防填料生物膜生長不好，因此設有回流泵。（如果正?？梢圆婚_回流泵）。

四、主要技術指標及參數：

1 、環境溫度： 5-40℃

2 、處理水量： 10L/h

3 、設計進、出水水質范圍：（ CODcr 是需方提供）

進水： BOD5 300 ～ 600mg/L 出水： 30 ～ 60mg/L

進水： COD5 1000 ～ 3000mg/L 出水： 100 ～ 500mg/L

進水： SS 100 ～ 300mg/L 出水： 30 ～ 50mg/L

進水： PH 6~9 出水： 6~9

4 、裝置外形尺寸： 5300mm×450mm×1400mm 、

5 、工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 1500W ，安全保護：具有接地保護、漏電保護、過流保護

五、主要配置：

1 、原水箱 1 只：白色 PP 板材質、厚度 8mm ， 450×400×500mm 、底板安裝放空閥，方便將水排凈；

3 、清水箱 1 只：白色 PP 板材質、厚度 8mm ， 350×350×400mm ，底板安裝放空閥，方便將水排凈；

3 、配原水箱攪拌電機 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 120rpm 、含調速器 1 只）、

5 、混凝池 1 套、透明有機玻璃材質、壁厚 10mm ， 250×250×400mm 、帶電機攪拌裝置 1 套、

6 、豎流式沉淀池 1 套、透明有機玻璃材質、壁厚 8mm ， ?250×300mm 、

7 、厭氧水解池 1 套、透明有機玻璃材質、壁厚 10mm ， 400×350×600mm 、帶電機攪拌裝置 1 套、

8 、接觸氧化池 1 套、有機玻璃材質、壁厚 10mm ， 350×300×600mm 、帶曝氣裝置、填料 1 批、

9 、豎流式中沉池 1 套、透明有機玻璃材質、壁厚 8mm ， ?250×300mm 、

10 、接觸氧化池 1 套、有機玻璃材質、壁厚 10mm ， 350×300×600mm 、帶曝氣裝置、填料 1 批、

11 、豎流式沉淀池 1 套、透明有機玻璃材質、壁厚 8mm ， ?250×300mm 、

12 、防腐蝕提升磁力泵 3 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W ；

13 、防腐蝕磁力污泥回流泵 1 臺、流量： 16 ～ 19 （ L/min) 、揚程： 2.7 ～ 3.4 （ m ）功率 20W

17 、加藥計量蠕動泵 1 臺、流量范圍： 0.008-460mL/min 、配有機玻璃加藥箱 1 只、

18 、空氣壓縮機 1 臺（電源 220V 、功率 750W 、最大氣量： 36L/min 、氣量容積 30L ）、

19 、流量測量與調節：轉子流量計 1 只、（ LZS-15 、量程 6~60L/h ）

20 、流量測量與調節：氣體流量計 2 只、（ LZB-10 、量程 250~2500L/h ）

21 、電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌）、電壓表、帶鎖按鈕開關、線管等組成，

22 、配套 UPVC 連接管道和閥門（中財品牌）。

23 、不銹鋼框架實驗臺（ 30mm×30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
