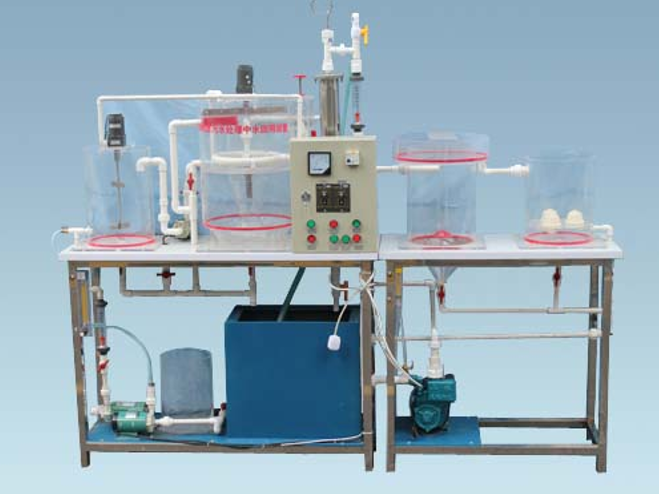

JGTG-337 型生活污水處理中水回用裝置實驗設備

一、實驗?zāi)康?

1. 了解生活污水處理集中水回用種常用的單元操作技術

2. 掌握由這些單元操作組成的處理流程

3. 觀察廢水、懸浮物和空氣在處理過程中的舉動

4. 通過對生活污水進行實際處理實驗來取定其設計參數與處理結果的分析。

二、 主要參數及配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 4 00 × 35 0 × 5 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 35 0 × 50 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、混凝加藥箱 1 套、（含附件 攪拌電機、調速器、加藥流量計、加藥泵、加藥箱）、 透明有機玻璃材質、壁厚 度 8 mm 、 ? 3 00mm× 40 0mm 、

5 、 豎 流式氣浮池： 含附件 銅制溶氣釋放器 1 套、 透明有機玻璃材質、壁厚 度 8 mm 、 ? 4 00mm×650mm 。

6 、電機刮渣系統裝置 1 套 （功率 25W 、轉速 15 0rpm ）、 304 不銹鋼攪拌槳 1 套。

7 、高壓水泵 1 臺、（額定流量 0. 1m3/h ，揚程 15m, 功率 900W ） 、

8 、 304 不銹鋼壓力溶氣罐 1 套、 壁厚 度 3 mm 、 ? 1 00mm× 80 0mm 、 含壓力表 1 只 、 工作壓力 0. 3 -0.5Mpa （可調）、容積 13 L ；

9 、二沉池 1 套、 透明有機玻璃材質、壁厚 度 8 mm 、 ? 25 0mm× 30 0mm 、

10 、石英砂過濾池 1 套、（ 含 石英砂填料） 透明有機玻璃材質、壁厚 度 10 mm 、 30 0 × 25 0 × 40 0mm ，

11 、 防腐蝕 進水泵 1 臺 （額定流量 0. 6m3/h ，揚程 5m, 功率 20W ） 、

12 、 空 氣壓縮 機 1 臺 （ 電源 220V 、 功率 55 0W 、 排氣量 36L/min ，壓力 0.4-0.8MPa ； 氣量容積 30L ） 、

13 、 轉子流量計 1 只、 （量程 10 - 10 0L/H ），

14 、 氣體流量 1 個（量程 3 0~ 3 00L/h ）。

15 、 進溶氣罐水流量計 1 只、 （量程 6 0~ 6 00L/h ）

16 、 實驗臺面（ 10mm 厚 PP 白色板）、

1 7 、 電源控制系統：工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 110 0W ，安全保護：具有接地保護、漏電保護、過流保護，雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

18 、 配套 PPR 連接管道和閥門。

19 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

主要技術指標及參數：

1 、 處理水量： 3 0~ 5 0L/h ；

2 、 溶氣壓力 0.2~0.5Mpa ；

3 、 工作電源 220V ，安全保護：具有接地保護、漏電保護、過流保護，功率 950W

4 、 電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧等特點；

5 、 裝置外形尺寸： 2000mm×500mm×1500mm 。

。
