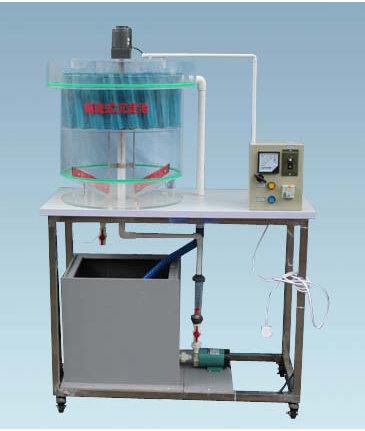

JGTG-286 型幅流式斜管沉淀池含刮渣實驗裝置

一、適用范圍及原理：

該池適用于生物處理后的工業廢水、生活污水及只加藥沉淀的污水中的絮體污泥的沉淀。由于污泥的沉降并非自由沉降，利用淺池理論來解釋沉淀池中斜管的作用，無論理論上和實踐上都是不妥當?shù)?。事?shí)上斜管在此的作用是改善沉淀池中布水的均勻性。該池一般是圓形的，也有正方形的，廢水用泵打入池子，從中心管上的孔口流入，水從下面斜管部均勻的沿輻射方向流向池子四周。澄清后的廢水，從設在池壁頂端的堰口溢出，通過出水槽，流出池外。

圓形輻流式沉淀池一般采用機械刮泥，泥從中央排出。

二、主要技術指標及參數：

1 、環境溫度： 0.5 ～ 40 ℃

2 、處理水量： 0.26 ～ 0.52m 3 /h

3 、表面負荷： 2 ～ 3.6 m 3 /h·m 2

4 、沉淀時間： 1.5 ～ 2h

5 、池底用機械刮泥，轉速為 1 ～ 2 轉 /min

6 、中央污泥斗的坡度為 0.05 左右

7 、電機采用可逆電機： 1 ～ 2r/min

8 、流量計算： 0.7854×0.6 2 ＝ 0.282m 2 0.282×2m 3 ＝ 0.56 m 3 /h 0.282×3.6m 3 ＝ 1.02 m 3 /h

9 、 外形尺寸：沉淀池 φ 4 00mm×5 0 0mm 、

10 、裝置外形尺寸： 700mm×5 0 0mm×1400mm

11 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 30 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 30 0 × 3 00 × 4 00mm 、底板上安裝有放空閥，方便將水排凈；

2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 30 0 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；

3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 1 5W 、轉速 12 0rpm ）、 （含調速器 1 只）

4 、 輻流式沉淀池 1 套， 透明有機玻璃材質、壁厚 8 mm ， ? 35 0 × 50 0mm 、 含池體、進水管、中心進水導流管 1 套、出水堰、出水槽、出水管、機械刮泥機 1 套、泥斗、放空管；

5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；

6 、 攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 25 W 、轉速 12 0rpm ）、 （含調速器 1 只）

7 、 流量測量與調節： 進水 轉子 流量 計 1 只 ：量程 6 0~ 6 00L/h ；

8 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

9 、 配套 UPVC 連接管道和閥門 （中財品牌） 。

10 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

。
