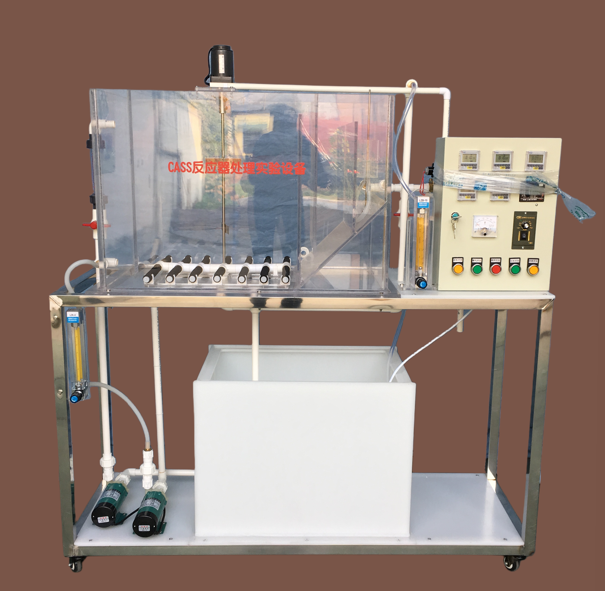

JGTG-27 3 型 CASS 反應器處理實驗裝置
一、實驗?zāi)康模?
周期循環活性污泥法（ Cyclic Activated Sludge System ，簡稱 CASS ），是在 ICEAS 的工藝基礎上開發出來的，是 SBR 工藝的 改進型 ， 將生物反應過程和泥水分離過程合并在一個池子中，其每一循環有以下各個階段組成：充水／曝氣，充水／沉淀，撇水，閑置。 該工藝是一種具有脫氮除磷效果的循環間歇式污水處理工藝，具有傳統 SBR 處理工藝的優點，同時可有效抑制絲狀菌的膨脹，是一種“進水和排水”活性污泥法 工藝的教學演示和動態實驗設備。通過本實驗希望達到以下目的：
通過本實驗，希望達到下述目的：
-
了解 CA S S 法系統的特點；
2 、加深對 CA S S 法工藝及運行過程的認識。
二、主要技術指標及參數：
1 、環境溫度： 5 ℃ ～ 40 ℃
2 、處理水量： 3 ～ 8 L/h （平均）
3 、 CASS ：停留時間： 4 、 6 ～ 1 4 h
4 、二沉池：停留時間： 4 ～ 1h
5 、按照當?shù)匚鬯當?shù)據為標準：
6 、設計進、出水水質范圍：
進水 BOD 5 400 ～ 800mg/L 出水 50 ～ 100 mg/L
進水 COD 600 ～ 1200mg/L 出水 100 ～ 150 mg/L
進水 SS 200 ～ 400mg/L 出水 30 ～ 40 mg/L
進水 pH 6 ～ 9 出水 6 ～ 9
7 、 SBR 反應池： 65 0mm× 40 0mm× 60 0mm 、
8 、 裝置外形尺寸： 1 2 00mm× 45 0mm×1 5 00mm 、
9 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 50 0W ，安全保護：具有接地保護、漏電保護、過流保護 、
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 50 0 × 4 00 × 4 00mm 、底板上安裝有放空閥，方便將水排凈；
2 、 清水箱 1 只 ：白色 PP 板 材質 、厚度 10mm ， 20 0 × 40 0 × 40 0mm ，底板上安裝有放空閥，方便將水排凈；
3 、配 原水箱攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）
4 、 CAS S 反應 池 裝置 1 套， 含 曝氣 管 1 套、浮動筆水器 1 個、進水電磁閥 1 只、出水電磁閥 1 只、 透明有機玻璃材質、壁厚 10 mm ， 60 0 × 35 0 × 60 0mm 、
5 、 防腐蝕 提升 磁力 水泵 1 臺、 流量 ： 16 ～ 19 （ L/min) 、 揚程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
6 、 攪拌電機 1 臺 、 304 不銹鋼攪拌槳 1 套；（功率 2 5W 、轉速 12 0rpm ）、 （含調速器 1 只）
7 、 氣 泵 1 臺、功率 ： 40 W 、 最大 氣 量： 1 6 L/min ， 帶 微 孔 曝氣 管 1 套、
8 、 流量測量與調節： 進水 液體流量 計 1 只 ：量程 2-20L/H ，
9 、 流量測量與調節：氣體流量 計 1 只 ：量程 25 0~ 25 00L/h ；
10 、 可編程 自動 控制器 1 套、
電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，
11 、 配套 UPVC 連接管道和閥門 （中財品牌） 。
12 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
四、軟件組成 :
公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。
⑴ 、 3D 軟件界面并有工具欄項目內容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程； ⑷ 、整套軟件與設備實驗過程流程動畫 ；⑸、 帶視頻講解功能 。
。
