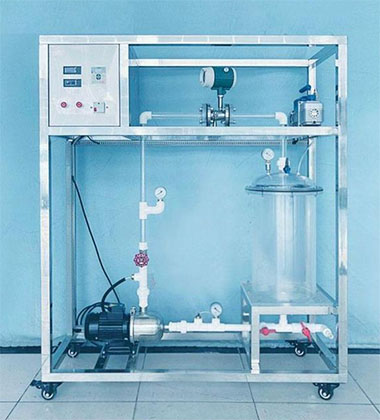

離心泵氣蝕實驗裝置 JGCFD-T022 型 離心泵氣蝕實驗臺

一 . 實驗?zāi)康?
　　 進行離心泵汽蝕實驗。
二 . 技術指標
1. 運行環境：溫度 0-40 ℃ ，相對濕度：≤ 90%RH ，可連續操作。
2. 工作電源 AC220V 、 50Hz ，單相三線制，功率 750W ，安全保護：具有接地保護、漏電保護、過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4. 裝置外形尺寸：長 * 寬 * 高 1500*500*1600mm 。
三 . 主要配置及參數
1. 離心泵 1 臺：配置變頻器，轉速可調。
2. 真空泵， 1 臺。
3. 穩壓罐：透明有機玻璃材質，配置刻度尺、放空閥，放氣閥和壓力表。
4. 離心泵進口真空表和出口壓力表。
5. 玻璃轉子流量計： LZB-50 。
6.ABS 管道，閘閥。
7. 氣管。
8. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
9. 不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。

。
