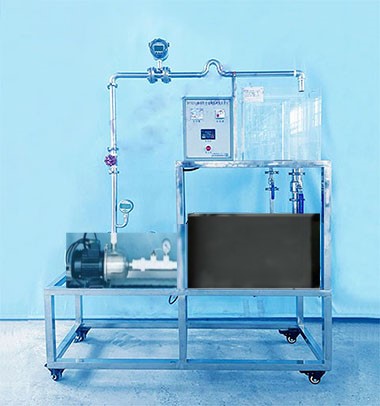

離心泵特性曲線測定實驗裝置 JGCFD-T021 型 離心泵特性曲線測定實驗臺

一 . 實驗?zāi)康?
　　 測試離心泵泵特性曲線試驗。
二 . 技術指標
1. 工作環境：常溫、常壓。相對濕度：≤ 90 ％ RH 。
2. 工作電源： AC220V/50Hz ，相三線制、功率 600W 。安全保護：具有接地保護、漏電保護、過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4. 裝置外形尺寸： 1500×470×1600mm 。

三 . 主要配置及參數
1. 蓄水箱：約 70L ， 304 不銹鋼材質。
2. 恒壓水箱：尺寸： 400×400×400mm ，標定水箱： 150×150×450mm ，均為有機玻璃材質。（定制的只有一個蓄水箱）
3. 射流式不銹鋼自吸泵：電壓： 380V 功率： 0.37KW 最高揚程： 28 米 最大流量： 3m/h 。
4. 真空表：全不銹鋼壓力表 表盤直徑： 100mm 接頭大?。?M20*1.5 精度等級： 1.6 級 測量范圍： -0.1-0MPa 。
5. 壓力表：全不銹鋼壓力表 表盤直徑： 100mm 接頭大?。?M20*1.5 精度等級： 1.6 級 測量范圍： 0-0.25MPa
6. 功率表：智能單相功率表 ,250V ， AC220V, 模擬量輸出 4-20mA 。
7. 數顯渦輪流量計：測量范圍： 0.5-10m?, 帶 4-20mA 輸出。
8. 不銹鋼三通、不銹鋼彎頭、快接卡盤一批、 DN32 不銹鋼管道、銅質閥門。
9. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器（德力西）、功率表 1 個、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
10.304 不銹鋼臺面、不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。

。
