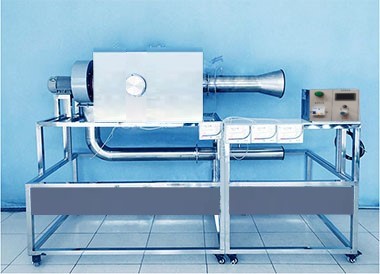

風管流速和流量的測定實驗裝置 JGCFD-T135 型風管流速和流量的測定實驗臺

一 . 實驗?zāi)康?
　　 了解流量測量裝置的結構原理，學會采用國標標準橢圓流量噴嘴、畢托管，進口集流管和彎管流量計測量流量。
二 . 技術指標
1. 裝置配有國標標準橢圓流量噴嘴、畢托管，進口集流管和彎管，利于進行實驗研究。
2. 裝置工作環境：常溫、常壓下運行 , 工作環境溫度： -10 ℃ ～ +40 ℃ 。
3. 工作電源：三相五線 380VAC 、 50Hz ，總功率 2.2KW 。安全保護：具有接地保護，漏電保護，過流保護。
4. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
5. 裝置使用斜管微壓計（配置專用計量液體），提高測量精度。
6. 裝置整體使用 304 不銹鋼和透明有機玻璃材質制作，焊接工藝精良，表面無明顯焊縫焊疤，外形美觀整潔，經久耐用。
7. 實驗臺外型尺寸： 2500×1000×1100mm 。
三 . 主要配置及參數
1. 標準流量計量箱：風量 836 ～ 1949m3/h 可調，符合國家標準 GB8070----87. 空氣分布器性能試驗方法的具有流量噴嘴的風量測量裝置，設計要點包括：
　　　 ① 標準流量計量箱結構，堵蓋可拆卸；
　　　 ② 靜壓測量布置及制作要求，投標文件中需提供靜壓測量的布置和制作數據；
　　　 ③ 噴嘴中心距，投標文件中需提供具體中心距數據；
　　　 ④ 側壁距噴嘴中心距離，投標文件中需提供具體側壁距噴嘴中心距離數值；
　　　 ⑤ 均流器設計要點及隔板設計要點，投標文件中需根據本實驗臺噴嘴技術數據提供均流板及隔板的設計數據；
　　　 ⑥ 均流器距隔板間距，投標文件中需根據本實驗臺噴嘴技術數據提供均流板及隔板的設計數據；
　　　 ⑦ 進出風口距均流器間距，投標文件中需根據本實驗臺噴嘴技術數據提供均流板及隔板的設計數據；
　　　 ⑧ 壓力測量裝置；
　　　 ⑨ 壓力測量裝置選型。
　　　 ⑩ 標準流量計量箱：長 × 寬 × 高： 875×507×550.5mm ；標準流量噴嘴， φ70mm 和 φ50mm ，噴嘴配備堵板，可拆裝； 6mm 厚度支持板；穿孔率 39.8% 均流板；噴嘴前后測壓環；標準流量計量箱使用透明有機玻璃材質制作。
2. 流量噴嘴：符合國家標準 GB/T 1236-2000 ， φ70mm 的噴嘴 3 個， φ50mm 的噴嘴 2 個。噴嘴配備堵板，可拆裝。流量調節范圍 836 ～ 1949m3/h 。
3. 測量裝置：采用原裝進口壓差計，數量是 4 個，量程 -10 ～ 0 ～ 700Pa ，壓力測量精度 2Pa ；配有 tubing 管接頭， 3/4 盎司瓶裝指示液；畢托管 1 個，流量系數 0.997 ， φ6mm ；測壓連接軟管若干。
4. 多翼式離心風機，， 380VAC ， 0.75KW ， 1 臺。
5. 進口集流管流量計。
6. 彎管流量計。
7. 不銹鋼彎頭， φ133mm ， 90 度， 1 個。
8. 盲板套裝， φ154mm ， 1 套。
9. 不銹鋼管， φ8mm×50mm ， 11 根，用作測壓管。
10. 標準試驗管段， φ133mm ， 304 有機玻璃管。
11. 變頻器，力控， 1.5KW ， 380VAC ， 1 臺。
12. 斷路器和測壓軟管等。
13. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關（正泰）、線槽，控制箱面板采用深藍色楷體。
14. 不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成

。
