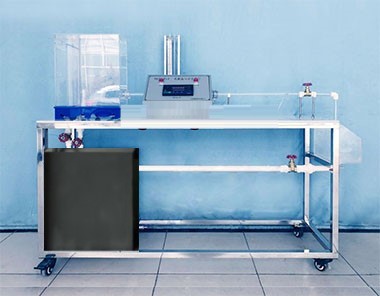

孔板流量計實驗裝置 JGCFD-T071 型孔板流量計實驗臺

一 . 實驗?zāi)康?
1. 強化學生孔板流量計的理解和掌握。
2. 測定孔板流量計的流量系數。
二 . 技術指標
1. 工作環境：常溫、常壓下運行，相對濕度：≤ 90 ％ RH 。
2. 工作電源： AC220V ， 50HZ, 功率： 160W 。
3. 裝置外形尺寸： 1650×450×1280mm 。
三 . 主要配置及參數
1. 蓄水箱： 10mm 厚 PP 板，尺寸： 400×390×450mm ，容積約為 70L 。
2. 恒壓水箱：透明有機玻璃精制，尺寸： 350×180×450mm ，容積約為 30L ，配有溢流板，穩壓孔板 , 有穩壓溢流口。
3. 實驗管：規格 φ20×3mm ，有機玻璃管，總長 1200mm 。
4. 測壓板： 2 根， 10mm×540mm ，有機玻璃管，帶滑尺校準，測量精度 ±0.5mm 。
5. 回水箱： 160×250×160mm ，可配合秒表、量筒測量流量。
6. 低噪音循環防腐水泵： 220~240V/50HZ,80W ，最高揚程： 3.8m ，輸出流量： 5000L/h ，輸送流體最高溫度為 35 ℃ 。
7. 孔板流量計：內徑 φ14mm 、最窄處內直徑 φ8mm ，長 120mm, 有機玻璃管材質。
8. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關等組成，控制箱面板采用鋁質凹字技術制作。
9.304 不銹鋼臺面，不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。

。
