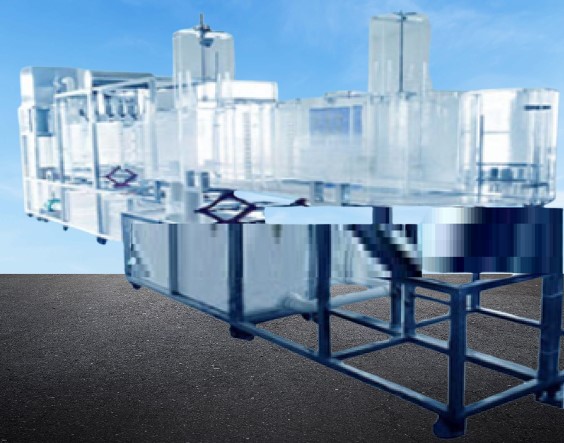

河流動力學綜合實驗臺 JGCFD-T386 型河流動力學綜合實驗裝置
一 . 實驗目的
1. 均勻沙的起動流速實驗：了解泥沙起動流速的實驗方法，觀察均勻沙的起動過程，實測垂線平均流速或斷面平均流速，觀測水位，掌握水面比降。
2. 沙波運動和推移質輸沙實驗：了解沙波運動和推移質輸沙的試驗方法，觀察沙波的形成、沙波形態及其運動特征。認識沙波運動床面上推移質泥沙運動的集體形式。
3. 懸移質含沙量沿垂線分布實驗：了解在實驗室水槽中進行懸移質含沙量沿垂線分布實驗的一般方法，加深對懸移質含沙量沿垂線分布“上稀下濃”一般規律的認識。
4. 彎道水流特性試驗：了解彎道水槽的實驗方法，觀察彎道水流的水面橫比降，表面水流與底板水流的流向，底沙運動方向，觀察水流動力軸線的沿程變化。
二 . 技術指標
1. 裝置工作環境：常溫、常壓下運行。
2. 工作電源： 220V ，功率 1200W ，安全保護：具有接地保護，漏電保護，過流保護。
3. 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4. 裝置外形尺寸： 7430×1100×2300mm 。

三 . 主要配置及參數
1. 水槽：矩形明渠式，可變坡，壁厚 15mm 有機玻璃，實驗水槽和回水槽通過彎道水槽連接，尺寸分別為 6000×300×500mm 和 2000×300×500mm ；內壁光滑平整；槽體邊緣設計架子，方便水位測針安裝，支架材質：不銹鋼。彎道水槽內側外側均配水位測量量筒，測量水面橫比降；
2. 穩壓水箱：采用不銹鋼材質，尺寸 500×500×600mm 。
3. 離心泵： 220V,50HZ,5.2A ，最大流量 24m3/h ，額定流量 12m3/h ，最高揚程 16m ，額定揚程 13m ，額定功率 0.75KW ，同步轉速 3000r/min.
4. 輸水管路：材質 pvc 管，進水管路 φ75×2.3mm, 進水閥 φ75PVC 蝶閥，排水管路 φ110×2.7mm ；
5. 量水堰：有機玻璃，壁厚 15mm, 尺寸 300×500×900mm ，堰口為夾角為 90° 三角形，配相應的量筒和水位測針測出進水流量；
6. 平衡調節裝置千斤頂：可調坡度，坡降比 0-0.0125 ，槽變坡度為 0-15CM （水槽兩端高低差 15cm ）；
7. 量筒和水位測針：用寶塔頭，軟管，連接測壓水孔至量筒內，水位平穩便于測讀，量筒量程： 0-500mm, 液位計量程： 0-400mm, 精度 1mm ；
8. 自動加沙器：加沙電機，轉動構件，加沙箱，橫向均衡構件，卡盤活接，便于拆卸；
9. 閘門：手動升降，有機玻璃；
10. 水槽其他實驗配件，雙層流向扇（不銹鋼），可轉動導流板（ 15mm 厚有機玻璃），可轉動導流壩（ 15mm 厚有機玻璃）
11. 進水箱： 10mm 厚白色 PP 板，容積約為 0.4m3 ，蓄水箱： 10mm 厚白色 PP 板，容積約為 0.45m3 。
12. 不銹鋼框架實驗臺（ 38*38mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成 。

。
