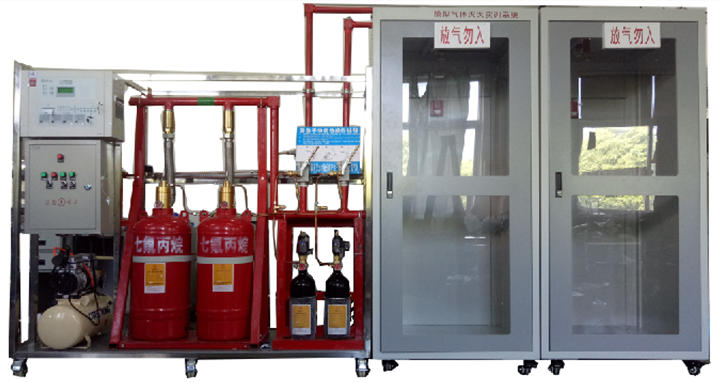

JG-X6 氣體滅火實訓裝置

一、模擬氣體滅火系統概述及配置

系統滅火方式：全淹沒，最大單區保護面積： 40m ；

系統公稱工作壓力 (20℃) ：一級為 2.5MPa 、

系統使用最大工作壓力：一級為 4.2MPa 、

系統使用最小工作壓力：一級為 2.0MPa 、

滅火劑最大充裝密度：一級為≤ 1120kg/m ；

模擬啟動瓶充裝壓力 (20℃) ： 4.0MPa ；

噴頭設計工作壓力：一級≥ 0.6MPa ；單支噴頭保護半徑 R ：噴頭安裝高度＜ 1.5m 時， R≤4.5m ；噴頭安裝高度＞ 1.5m 時， R≤7.5m 。

噴頭保護高度：最大安裝高度 h≤6.5m ；最小安裝高度 h≥0.3m

系統有延時啟動功能：延時 30S ；

滅火劑噴射時間：≤ 10s ；

滅火系統工作環境溫度： 0℃~+50℃ ；

系統啟動方式：自動、電氣手動、機械應急手動操作；

系統啟動電源： DC24V±3V 、 1.1A ；

模擬滅火劑貯存瓶規格： 30L 。

二、系統技術指標：

工作電壓：單相三線 220V±5% 50Hz

整機容量：＜ 1500W

外型尺寸： 4000×1000×1800cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

三、操作實訓：

1. 管網式早期探測報警系統的作用

2. 管網式早期探測控制系統的模擬實訓

3. 系統原理桔構與管網設計

4 、報警點的設置功能

5 、氣體滅火實訓

6 、與消防聯動系統的聯網編程功能

7 、氣體探測報警器安裝實訓

JG-X5模擬氣體滅火實訓裝置

一、基本配置及參數

系統滅火方式：全淹沒，最大單區保護面積： 30m2 ；

系統公稱工作壓力 (20 ℃ ) ：一級為 2.5MPa 、

系統使用最大工作壓力：一級為 4.2MPa 、

系統使用最小工作壓力：一級為 2.0MPa 、

滅火劑最大充裝密度：一級為≤ 1120kg/m3 ；

模擬啟動瓶充裝壓力 (20 ℃ ) ： 4.0MPa ；

噴頭設計工作壓力：一級≥ 0.6MPa ；單支噴頭保護半徑 R ：噴頭安裝高度＜ 1.5m 時， R ≤ 4.5m ；噴頭安裝高度＞ 1.5m 時， R ≤ 7.5m 。

噴頭保護高度：最大安裝高度 h ≤ 6.5m ；最小安裝高度 h ≥ 0.3m

系統有延時啟動功能：延時 30S ；

滅火劑噴射時間：≤ 10s ；

滅火系統工作環境溫度： 0 ℃ ~+50 ℃；

系統啟動方式：自動、電氣手動、機械應急手動操作；

系統啟動電源： DC24V ± 3V 、 1.1A ；

模擬滅火劑貯存瓶規格： 30L 、

七氟丙烷鋼瓶組

二、主機設備參數

1、電源控制屏（全不銹結構）

提供交流電源：單相交流電 220V 50Hz ，帶有過流保護

2、火災報警控制器 ( 聯動型 )

1）采用 192 × 64 點陣液晶顯示，可同屏顯示 4 行 12 列漢字信息。

2）微型熱敏打印機實現事件實時打印功能 ( 選配 ) 。

3）通過 CAN 總線接口板，本控制器可與其它控制器聯網 ( 選配 ) 。

4）通過 RS232 接口板，本控制器可與計算機連接進行離線編程和 CRT 顯示 ( 選配 ) 。

5）可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息。

6） 256 條事件記錄，記錄控制器運行中的各種事件，可隨時查閱。

7）可以現場編輯聯動公式。

8） 2 個總線回路，可連接 254 個現場器件。

9）一個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接 16 臺火災顯示盤； 2 臺設備操作盤； 4 臺（ 8 區）滅火控制盤。

10）可以管理 6 個多線聯動控制區，每個區通過多線方式連接現場啟動線和回答線，現場啟動線具備短路和斷路監視功能，啟動線最大輸出電流 3A 。

11）多線聯動控制面板上有 6 組啟動鍵、 6 組停止鍵和 6 組請求、啟動、回答、故障指示燈，分別對應 6 個多線聯動控制區，可以直接啟動或停止控制區設備。

12）可對外提供 24V 輸出，最大電流 3A 。

13） 1 組火警繼電器，有火警信息時，火警繼電器動作。

14） 1 組故障繼電器，有故障信息時，故障繼電器動作。

3、消防報警主機

1）主電： AC178V ～ AC242V 。

2）備電： DC24V ， 4Ah 。

3）監視狀態功耗：＜ 20W 。

4）環境溫度： 0 ～ 40 ℃。

5）相對濕度：≤ 95 ％（ 40 ℃）。

6）重量： 15Kg 。

7）尺寸：機柜式 450( 寬 ) × 250( 高 ) × 250( 深 )mm3

4、火災顯示盤

火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用 192×64 點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。

5、探測器

配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。

6、輸入模塊、控制模塊輸入模塊

主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。

7、聯動盤現場接口

(1)三線控制，接線部分簡潔方便，輕松實現啟停回答功能；

(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。

8、手動報警按鈕

火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；

9、消防栓按鈕

火災時按下壓片控制器報警，點亮火警指示燈 ( 紅 ) ，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮 ( 綠色 ) ，復位時，滑下滑動蓋，按下復位按鈕。

10、聲光報警器、警鈴

現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。

11、電子編碼器

完成現場設備的編碼、設備類型與靈敏度的更改等功能。



。
