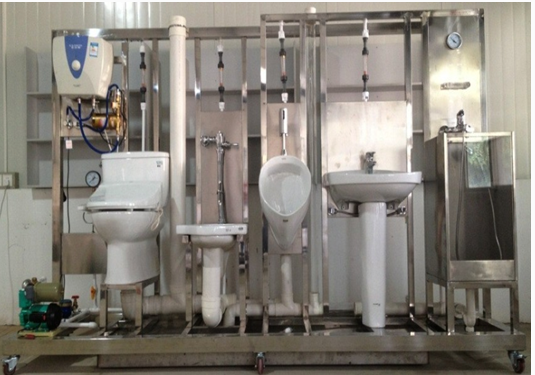

JG-J12 排水管路安裝實訓裝置

一、技術參數、

1. 裝置外形尺寸： 3500mm × 790mm × 1900mm

2. 電源 220V

3. 工作電壓：單項三線 220V ± 5 ％ 50Hz

4. 安全保護：具有漏電自動保護裝置

5. 故障設置：演示水循環，排水給水，管道安裝等

   二、設備與附件的組成：

   1 、淋浴房主要由透明有機玻璃構成，里面裝配花灑水龍頭。

   2 、洗臉盤、大便器、小便器、蹲便器各一套陶瓷衛浴組成。

   3 、排水系統由排水管道和水處理單元等組成。排水管路主要采用 UPVC 管進行設計，可進行 UPVC 管的切割、粘接、安裝和通水試驗操作。

   4 、冷水給水系統主要有給水箱、給水泵、給水管道、壓力變送器、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作；通過轉子流量計可以完成用水量的計量。

   5 、熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用 PPR 管進行設計，可進行 PPR 管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。

   三、實訓項目

   1 、了解各種衛生設備的構造；

   2 、掌握排水系統中橫管、立管水氣流現象的基本規律；

   3 、了解排水系統中衛生器具水封的作用及其破壞原因；

   4 、認識排水系統中通氣管系的作用；

   5 、通過排水系統的實驗，加深對臨界流量的認識；

   6 、了解引起水質回流污染的原因；

   7 、排水系統管路的切割、熔接、安裝和通水試驗操作

。
