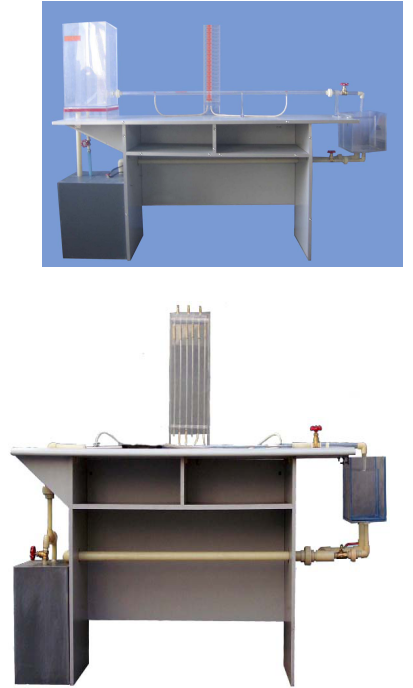

JG•JGLYC—03沿程阻力系數測定實驗臺

一、功能：

本實驗臺可測定：不同雷諾數時的沿程阻力系數；流體在管道中流動時能量損失的測量。

二、配置：

恒壓水箱、壓差板、供水箱、供水泵、實驗管道、測點、實驗閥門、計量水箱、回水管、實驗桌等。

三、技術參數：

流量： 2000L/h 揚程：2.5m 壓差：±200mm

電源：單相 /220V 功率：50W

外形尺寸： 1800×600×1400（㎜）

重量： 40㎏

工作環境：常溫

沿程阻力系數測定實驗臺
產品型號： JGL-581R

外形尺寸： 1800×500×1400mm
工作電壓： 220V      功率： 200W
主要用途：通過三根不同直徑的管，測定等斷面直管道中不同雷諾數時的沿程阻力系數，并熟悉流體在管中流動時的能量損失。
主要配置：儲水箱、上水管、溢流管、整流柵、溢流板、溢流箱、取壓管、閥門、差壓傳感器、回水箱、計量箱、回水管、移動式不銹鋼實驗臺、 7 寸觸摸顯示屏、流量數顯裝置、控制箱。

。
