JG•JGLSJ —10 水靜壓強 儀

一、功能：

本實驗臺可觀察：

1 、量測靜水中任一點的壓強；

2 、測定另一種液體的比重；

3 、要求掌握Ｕ形管和連通管的測壓原理及運用等壓面概念分析問題的能力。

二、配置：

實驗本體主容器、加壓水箱、測壓管組、排氣閥、放水閥、實驗本體支架。

三、技術參數：

密封容器直徑： 200(mm)　　　　　　測壓管組高度：800(mm)

外形尺寸： 600×200×800（㎜）

重量： 10㎏

工作環境：常溫

JGLSJ —10 水靜壓強 儀 2

二、功能：

本實驗臺可觀察：封閉容器內靜止液體表面壓力及其液體內部某空間點上的壓力， 驗證有關水靜力學基本方程式。

二、配置：

實驗本體主容器、加壓水箱、測壓管組、排氣閥、放水閥、實驗本體支架。

三、 技術參數：

對密閉容的液體表面加壓時，其容器內部的壓力向各個方向傳遞測壓管中，可以看到由于 A、B、兩點在容器內的淹沒深度h不同，在壓力向各點傳遞時，先到A點后到B點。在測壓管中反應出的是A管的液柱先上升而B管的液柱滯后一點也在上升，當停止加壓時，A、B兩點在同一水平面上

外形尺寸： 700×200×850（㎜）

重量： 10㎏

工作環境：常溫

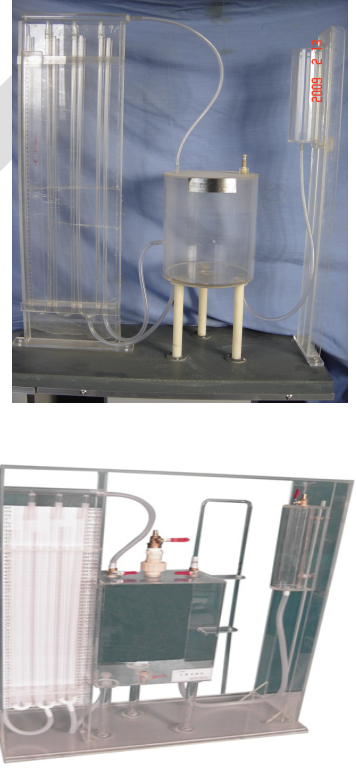

水靜壓強儀
產品型號： JGL － 589

外形尺寸： 600×250×800mm    材質：有機玻璃
主要用途：觀察流體靜特性，學習一種測量流體密度的方法、演示、驗證有關水靜力學的基本方程式。
主要配置：可密閉有機玻璃水箱、壓力調節器、排氣閥、放水閥、多種測壓管、實驗本體支架、量杯（ 250mL ）。

。
