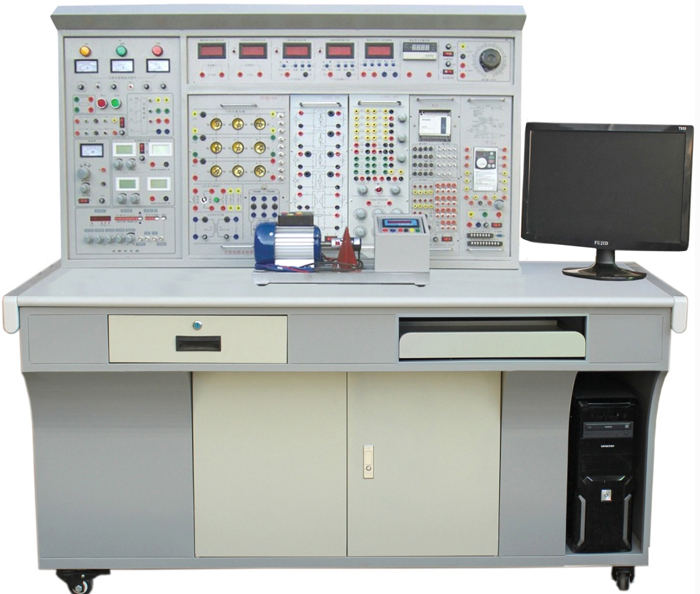

JGK-880G高性能電工電子/電力拖動/儀表照明/自動化綜合實訓考核裝置

一、概述：

高性能電工電子電力拖動儀表照明自動化綜合實訓考核裝置是我公司吸收國內外同類產品合理的實訓方法，先進、科學的實訓手段并加以消化、整合、提高而研制的新一代實訓裝置。實訓內容根據教育部 " 振興 21 世紀職業教育課程改革和教材建設規劃 " 的要求，并按照職業教育的教學和實訓要求而設定，涵蓋 " 電路分析 "" 電工基礎 "" 電工學 "" 模擬電子技術 "" 數字電子技術 "" 電機控制 "" 繼電接觸控制 " 等課程的實訓大綱要求，其適合普通高校、職業院校、技校、職校等實驗室新建、擴建、更新?lián)Q代，為學校迅速開設實訓課程提供了理想的實訓設備。

計算機自備

二、特點

1、綜合性強： 綜合了目前國內各類學校電工類基礎課程的全部實訓內容。

2、實訓的深度和廣度可根據需要作靈活調整，裝置采用掛箱式結構，更換便捷，添加部件即可擴展功能或開發新的實訓項目。

3、測量?jī)x表精度高，采用數字化、智能化模式，符合現代測量發展方向。

4、安全性能高：實訓屏上 380V 交流輸出處設有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。

5、裝置結構合理，性能優越，配套完整，外觀豪華大氣。

6、根據電壓不同，實訓連接線及插座采用不同的結構，使用安全、可靠。

三、技術性能：

1、工作電源：三相四線（或三相五線）～ 380V ± 5% 50Hz

2、溫度： -10 ℃～ +40 ℃，相對濕度＜ 85% （ 25 ℃）

3、裝置容量：＜ 1.5KVA

4、重量： 200Kg

5、外形尺寸： 1660mm × 700mm × 1500mm

四、實訓裝置基本配置及功能

本實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器（包括頻率計）、測試儀表及實訓器件等，具體功能如下：

1、控制及交流電源部分

（ 1 ）提供三相固定 380V 交流電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。集成無線實驗臺電源管理系統，通過 10 寸彩色中文觸控屏的手持無線系統管理器查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時開啟關閉電源功能；控制范圍 >50m ；控制能力 >96 臺。

（ 2 ）提供單相 0 ～ 250V/2A 連續可調交流電源一路（配備一臺 0.5KVA 單相調壓器）。同時經整流環節可得一組 0-240V 連續可調直流電源，有表指示輸出電壓值。

（ 3 ）提供～ 220V 插座 2 只，為外部?jī)x器提供工作電源。

（ 4 ）配備實訓用 250V/30W 日光燈管及支架一套。

2、直流電源部分

（ 1 ）雙路恒流穩壓電源，二路輸出電壓均為 0-30V ，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為 1.5A ，具有預設式限流保護功能，輸出有 0.5 級數字電流表、電壓表指示，電壓穩定度 10-2 ，負載穩定度 10-2 ，紋波電壓 5mv 。

（ 2 ）低壓直流穩壓電源： +5V ， +24V 、± 12V ，具有短路保護功能。

（ 3 ）恒流源：一路 0-500mA 連續可調恒流源，分 2mA 、 20mA 、 500mA 三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。

3、函數信號發生器：

3全功能 DDS 函數信號源

主要特征：

A.高頻率分辨率： 0.01Hz B. 高頻率精確度：± 20ppm C. 低失真度： <1%D. 方波占空比 1%~99% 精確可調 E. 三角波調占空比后可輸出兩種鋸齒波 F. 可變直流電平控制 G. 外部頻率測量 H.. 預設頻率存儲、調入功能 I. 輸出衰減，由兩個 " 衰減 " 按鍵選擇。

技術指標：

A.主輸出波形 正弦波、方波、三角波、鋸齒波四種波形

B.最大輸出幅度 10Vpp

C.輸出阻抗 50 Ω± 10%

D.直流偏置 ± 5V （空載）

E.占空比范圍 1%-99% （方波）

F.輸出頻率范圍： 0.01Hz-2MHz

4、外測量功能：

頻率范圍： 1Hz-60MHz 信號幅度： 0.5Vpp-20Vpp 外計數范圍： 0-4294967296

存儲和調入：具有 10 組參數存儲與調出的功能。

5、智能型真有效值交流數字電壓表

交流數字電壓表 1 只，采用美國模擬器件公司生產的新型高性能 RMS 真有效值轉換器，配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。測量范圍： 0-500V ，頻率范圍： 10Hz-60Hz 。檔位自動調節。

6、智能型真有效值交流數字電流表

交流數字電流表 1 只，采用美國模擬器件公司生產的新型高性能 RMS 真有效值轉換器，配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。測量范圍： 0-5A ，頻率范圍： 10Hz-60Hz 。測量精度為 0.5 級。

7、直流數顯電壓表一只，

采用 ICL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動量程，測量范圍： 0-500V 。具有超量程報警、指示等功能。

8、直流數顯毫安表一只，

采用 ICL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動量程，測量范圍： 0-5000mA 。具有超量程報警、指示等功能。

9、智能型功率、功率因數表

由 24 位專用 DSP 、 16 位高精度 A/D 轉換器和高 MPU 單元設計構成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為 0.1 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示 "L" ，容性顯示 "C" ，純電阻不顯示），并可存儲測量數據，供隨時查閱。

10、真有效值交流數字毫伏表

能夠?qū)Ω鞣N復雜波形的有效值進行精確測量，電壓測試范圍 1mV ～ 450V （有效值），測試基本精度達到± 1% ，自動換檔，三位半數字顯示，每檔均有超量程告警、指示功能。頻率測試范圍 10Hz ～ 600KHz ，輸入阻抗 1M Ω，輸入電容≤ 30pF 。

（二）實訓掛箱及配件

1、 DGJ-10 電路基礎實訓（一）

完成疊加原理、基爾霍夫定律、戴維南定理、諾頓定理、互易定理、歐姆定律等實訓；提供電阻、電感、電容，完成 R 、 L 、 C 串聯諧振、一階、二階動態電路的研究、電壓源與電流源的等效變換、負載獲得最大功率的條件、電阻的串、并聯等實訓。

2、 DGJ-11 電路基礎實訓（二）

提供燈泡、穩壓管、電位器、電阻箱等，完成已知和未知電路元件伏安特性的測繪、電容的充放電等實訓。

3、 DGJ-12 交流電路實訓（一）

提供電阻、電感、高壓電容（ 0.47uF/500V 、 1uF/500V 、 2.2uF/500V 、 4.7uF/500V ），完成日光燈功率因數提高實訓、 RLC 串聯交流電路實訓、 RLC 并聯交流電路實訓以及電感、電容元件在直流電路和交流電路中的特性實訓。

4、 DGJ-14 電路基礎實訓（三）

儀表量程擴展實訓（電流表、電壓表量程的擴展）。

5、 DGJ-15 電工綜合技能實訓（一）

電流表、電壓表和歐姆表的設計。

6、 DGJ-18 鐵芯變壓器、互感 / 電度表實訓

鐵芯變壓器一只（ 50VA 、 36V/220V ），原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞；互感線圈一組，兩個空心線圈 L1 、 L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根，燈泡負載九個只，電度表一只，規格為 220V 、 3/6A ，其電源線、負載線均已接在電度表接線架的接線柱上，實訓方便。

7、 DZJ-20 電子技術實訓（一）

提供低壓交流電源（ 0V 、 6V 、 10V 、 14V 抽頭各一路及中心抽頭 17V 兩路）、三極管、二極管、穩壓塊、電阻、單結晶體管、蜂鳴器等。實訓箱還配有單管 / 負反饋兩極放大器、射極跟隨器、 RC 串聯選頻網絡振蕩器、差動放大器及低頻 OTL 功率放大器共五塊固定線路實訓板?？刹捎霉潭ň€路或分立元件靈活組合進行實訓。

8、 DZJ-21 電子技術實訓（二）

提供四位十進制譯碼顯示器、 8 位邏輯電平開關、 8 位電平指示器、三態邏輯筆、脈沖信號源（正、負輸出單次脈沖和頻率為 0.5Hz ～ 300KHz 連續可調的計數脈沖源各一路），設有一些高可靠圓腳集成電路插座（ 9P 、 14P 、 16P 、 28P 、 40P 若干只）。實訓箱還配有單管 / 負反饋兩級放大器、射極跟隨器、 RC 串聯選頻網絡振蕩器、差動放大器及低頻 OTL 功率放大器共五塊固定線路實訓板?？刹捎霉潭ň€路或分立元件靈活組合進行實訓。

9、 DZJ-22 電子技術實訓（三）

配有通用電路板表面均布九孔互通插孔的網孔電路實驗板和具有國家實用新型專利技術的元件單元盒、網孔單元模塊在其上任意拼插成實驗電路，配置小燈模塊、電阻模塊、可調電阻模塊、電容模塊、穩壓電路模塊、功率管模塊、繼電器模塊、二極管模塊、穩壓二極管模塊、開關模塊。

10、維修電工實訓組件（一）

掛板上裝有熱繼電器、交流接觸器（ 380V ）、按鈕指示燈（ 6.3V ），接線端子等

11、維修電工實訓組件（二）

掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等

12、維修電工實訓組件（三）

掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等

13、儀表照明實訓考核組件（一）

提供二極漏電保護器 1 只、 3P 熔斷器 2 只、閘刀開關 1 保、單相電度表 1 只

14、儀表照明實訓考核組件（二）

提供螺口燈座 2 只、開關盒 3 只、鎮流器 1 只、啟輝器 1 只、日光燈 1 只

15、儀表照明實訓考核組件（三）

提供交流電流表 3 只、電流互感器 3 只

16、儀表照明實訓考核組件（四）

提供交流電壓表 1 只、三相功率因數表 1 只、電壓指示切換開關 1 只

17、儀表照明實訓考核組件（五）

提供三相三線有功電度表 1 只

18、儀表照明實訓考核組件（六）

提供三相四線有功電度表 1 只

19、儀表照明實訓考核組件（七）

提供三相四線無功電度表 1 只

20、 PLC 主機掛箱

配三菱 FX1N-40mR 主機，集成數字量 I/O （ 24 路數字量輸入， 16 路數字量輸出）， RS-422 通訊口， SC-09 通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。

20、 PLC 實訓演示掛箱

序號	編號	控制對象實訓模塊	實訓教學目標
1	SX1	搶答器 / 音樂噴泉	通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中 “ 水流 ” 及音樂的循環控制，掌握循環指令的編寫方法。
2	SX2	裝配流水線 / 十字路口交通燈	通過對 “ 生產流水線 ” 順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。
3	SX3	水塔水位 / 天塔之光	通過對 “ 水塔水位 ” 和 “ 儲水池水位 ” 變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
4	SX4	自動送料裝車 / 四節傳送帶	通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。
5	SX5	多種液體混合裝置	通過對 “ 液體混合裝置 ” 中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
6	SX6	自動售貨機	通過對用戶投幣數目的識別和自動售貨機中各種 “ 貨物 ” 的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。
7	SX7	自控軋鋼機 / 郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（ “ 鋼錠 “ 郵件 ” ）來料數量、來料類別識別及對各種執行器（例如 “ 電機 ” ）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。
8	SX8	機械手控制 / 自控成型機	通過對機械手停留 “ 位置 ” 及自控成型機各方向 “ 液缸位置 ” 的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
9	SX9	加工中心	通過對加工中心中各方向 “ 電機 ” 運行方向及 “ 刀庫 ” 進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。
10	SX10	四層電梯	通過對一個完整的四層電梯模型的綜合控制，初步掌握 PLC 控制系統的分析、 I/O 分配、設計 I/O 接線圖、接線、編程、調試等工作過程的綜合知識。

21、 LED 維修套件

包含萬能 LED 測試儀、 16*16 點陣顯示屏學習板、返修臺、穿燈鉗、烙鐵、萬用表

22、單片機實訓套件

51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗?zāi)K、溫度自動控制實驗?zāi)K、直流電機實驗?zāi)K、音響模塊等）。

23、傳感器： 傳感器掛箱一套（包括：光電式傳感器、溫度式傳感器、壓阻式壓力傳感器及光電、溫度、壓阻式傳感器轉換電路）

24、三相鼠籠電機（△ 380V Y/ △ 180W ） 2 臺

25、實訓連接線

根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟件目的，外包丁晴聚氯乙烯絕緣層，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。

（三）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。

三、實訓項目

（ 1 ）電工基本技能實訓

1．本電工儀表的使用與測量誤差的計算

2．減小儀表測量誤差的方法

3．歐姆定律

4．電阻的串、并、混聯電路

5．電阻分壓器電路

6．電容的串、并、混聯電路

7．電容的充放電電路

8．伏安法測電阻

9．節點電壓法

10．回路電壓法

11．支路電流法

12．電阻與溫度的關系：用伏安法測出燈絲在不同電壓下的阻值

13．電壓表量程的擴展

14．電流表量程的擴展

15．已知和未知電路元件的伏安特性

16．直流電阻電路故障的檢查

17．電路中電位的測量

18．基爾霍夫電壓定律

19．基爾霍夫電流定律

20．電壓源外特性的測定

21．疊加原理

22．電壓源與電流源的等效變換

23．負載獲得最大功率的條件

24．戴維南定理

25．諾頓定理

26．互易定理

27．二端口網絡

28．雙聯開關兩地控制

29． RLC 串聯交流電路

30． RLC 并聯交流電路

31． RLC 串聯諧振電路

32．電感、電容元件在直流電路和交流電路中的特性

33．正弦穩態下 RL 、 RC 串聯電路

34．日光燈電路的連接

35．提高功率因數的方法

36．電磁感應現象

37．互感耦合電路

38．互感線圈同名端的判斷

39．一階電路過渡過程的研究

40．二階電路過渡過程的研究

41．單相變壓器

42．變壓器參數測定及繞組極性判別

43．交流電路參數的測量

44．三相負載的星形聯接

45．三相負載的三角形聯接

46．三相交流電路功率的測量

47．功率因數及相序的測量

48．單相電度表的安裝及使用

49．三相鼠籠式異步電動機的使用

50．三相異步電動機點動控制

51．三相異步電動機自鎖控制

52．三相異步電動機既可點動又自鎖控制

53．接觸器聯鎖正反轉控制

54．按鈕聯鎖正反轉控制

55．接觸器和按鈕雙重聯鎖正反轉控制

（ 2 ）模擬電路基本技能實訓

56．晶體二極管的判別與檢測

57． PN 結的單向?qū)щ娞匦?

58．晶體三極管的判別與檢測

59．單結晶體管特性

60．晶體管共射極單管放大器

61．場效應管放大電路

62．負反饋放大電路

63．差動放大電路

64．射極跟隨器

65．場效應管共源極放大電路

66．共集電極放大器

67．共基極放大器

68．兩級阻容耦合放大器

69．運算放大器的基本接法

70．集成運放同相比例放大器

71．集成運放反相比例放大器

72．集成運放加法電路

73．集成運放減法電路

74．集成運放積分電路

75．集成運放微分電路

76．電壓跟隨器

77．電壓比較器

78． RC 橋式正弦波振蕩器

79．方波發生器

80．三角波、發生器

81．文氏電橋正弦波發生器

82．鋸齒波發生器

83．過零比較器

84．比較器

85．窗口比較器電路實訓

86．集成運放的調零電路

87．電源極性錯接的保護電路

88．輸入端限幅保護電路

89．輸出端限幅保護電路

90． OTL 功率放大器

91． RC 正弦波振蕩器及選頻放大器

92．晶閘管可控整流電路

93．單相半波整流、濾波電路

94．單相全波整流、濾波電路

95．單相橋式整流、濾波電路

96．穩壓管穩壓電路及其穩壓原理

97．三端集成固定穩壓電源

98．正電源輸出可調集成穩壓電源

99．串聯型晶體管穩壓電源電路

（ 3 ）數字電路基本技能實訓

100．晶體管二極管開關特性

101．晶體管三極管開關特性

102．二極管限幅器

103．三極管限幅器

104．二極管鉗位器

105． TTL 集成邏輯門

106．集成與門邏輯功能測試

107．集成非門電路邏輯功能測試

108．集成或門電路邏輯功能測試

109．集成與非門邏輯功能測試

110． CMOS 門電路的測試

111． TTL 電路和 CMOS 電路的輸出特性測試

112．集成邏輯電路的連接與驅動

113．組合邏輯電路

114．半加器

115．全加器

116．譯碼器

117．譯碼器邏輯功能測試

118．?dāng)?shù)據選擇器邏輯功能測試

119．四選一數據選擇器

120．八選一數據選擇器

121．集成觸發器邏輯功能測試

122．基本 RS 觸發器

123． JK 觸發器

124． D 觸發器

125． CMOS 觸發器

126．計數、譯碼和顯示

127．計數器及其應用

128．十進制可逆計數器的邏輯功能測試

129．二進制加法計數器

130．十進制加法計數器

131．測試移位寄存器的邏輯功能

132．移位寄存器及其應用

133．脈沖分配器及其應用

134． 555 時基電路

135．單穩態觸發器

136．多諧振蕩器

137．施密特觸發器

138． D/A 轉換器

139． A/D 轉換器

（ 4 ）電工綜合技能實訓

140．運算放大器的設計及其應用

141．受控源的設計

142．電流表、電壓表和歐姆表的設計

143．整流濾波電路的設計及應用

144．報警保護電路的設計及其應用

145．過流保護的設計及其應用

（ 5 ）電力拖動實訓項目

1.單相啟動停止控制電路

2.異步電動機點動控制電路

3.異步電動機兩地控制電路

4.異步電動機聯鎖正反轉控制電路

5.雙重聯鎖控制電路

6.自動順序控制電路

7.手動順序啟動

8.異步電動機星、三角控制電路

9.異步電動機能耗制動控制電路

10.按鈕聯鎖的三相異步電動機正反轉控制線路

11.接觸器聯鎖的三相異步電動機正反轉控制線路

12.雙重聯鎖的三相異步電動機正反轉控制線路

13.單向減壓?jiǎn)?dòng)及反接制動控制線路

14.異步電動機反接制動控制電路

15.自動往返控制線路

16.正反轉點動、啟動控制電路

17.帶有點動的自動往返控制電路

18.異步電動機自鎖控制電路

19.異步電動機單相點動、啟動控制電路

20.三相異步電動機定子串電阻減壓?jiǎn)?dòng)手動控制線路

21.三相異步電動機定子串電阻減壓?jiǎn)?dòng)自動控制線路

22.接觸器控制雙速電動機的控制線路

23.時間繼電器控制雙速電機的控制線路

24.C620-1型車床控制電路

25.電動葫蘆控制電路

26.Y3150型滾齒機控制電路

27.電動葫蘆電路

28.Z3040搖臂鉆床電路

29.CA6140車床電路

（ 5 ）儀表照明實訓項目

1.插座和一個開關控制一盞燈（白熾燈、熒光燈 + 二極漏電開關）

2.兩個雙聯開關控制一盞燈（白熾燈、熒光燈 + 二極漏電開關）

3.三個開關控制一盞燈（白熾燈、熒光燈 + 二極漏電開關）

4.日光燈線路的接線

5.聲控開關控制白熾燈電路的接線

6.觸摸延時開關控制白熾燈電路的接線

7.人體感應開關控制白熾燈電路的接線

8.單相電度表直接接線電路

9.單相電度表經電流互感器的接線電路

10.電壓表、電流表接線電路

11.萬能轉換開關的電壓表測量三相電壓接線

12.一只電流互感器用于單相回路的控制電路接線

13.三只電流互感器接成星形接線電路

14.三只電流互感器接成三角形接線電路

15.三相功率因數表的測量電路

16.三相三線有功電度表的接線電路

17.三相三線有功電度表經電流互感器的接線電路

18.三相四線有功電度表的接線電路

19.三相四線無功電度表經電流互感器的接線電路

20.三相四線無功電度表的接線電路

21.三相四線無功電度表經電流互感器的接線電路

（ 6 ） LED 檢修實訓

1.LED點陣屏拆裝更換

2.LED點陣測試

3.16*16LED點陣屏焊接調試

4.SMT元器件分類與認識

5.手工焊接步驟

6.SMT焊接實訓

7.焊接工具使用

8.焊接材料的種類與選用

9.焊接質量分析

（ 7 ）單片機實訓

A、 MCS-51 單片機實訓

軟件部分

1. 清零程序

2. 拆字程序

3. 拼字程序

4. 數據區傳送子程序

5. 數據排序?qū)嶒?yàn)

6. 查找相同數個數

7. 無符號雙字節快速乘法子程序

8. 多分支程序

9. 脈沖計數（定時 / 計數實驗）

10. 電腦時鐘（定時器、中斷器綜合實驗）

11. 二進制轉換到 BCD

12. 二進制轉換到 ASCII

13. 八段數碼管顯示

14. 鍵盤掃描顯示實驗

硬件部分

1. P1口亮燈實驗

2. P1口轉彎燈實驗

3. P3.3輸入， P1 口輸出

4. 工業順序控制（中斷控制）

5. 8255 A.B.C輸出方波

6. 8255 PA口控制 PB 口

7. 8255控制交通燈

8. 簡單 I/O 口擴展實驗

9. A/D轉換實驗

10. D/A輸出方波

11. 電子音響 12. 繼電器控制

13. 步進電機實驗

14. 8253方波

15. 串并轉換實驗

16. 外部存儲器擴展實驗

17. MCS-51串行口應用實驗㈠ -- 雙機通信

18. MCS-51串行口應用實驗㈡ -- 與 PC 機通信

19. 溫度閉環控制

20. 小直流電機調速實驗

21. 外部中斷（急救車與交通燈）

B、 8088/8086 系列微機實訓

軟件部分

1．清零程序

2．拆字程序

3．拼字程序

4．?dāng)?shù)據區移動

5．?dāng)?shù)據排序?qū)嶒?yàn)

6．找 " 零 " 個數

7． 32 位二進制乘法

8．多分支程序

9．顯示子程序

10．鍵盤掃描顯示實驗

11．二進制轉換到 BCD

12．二進制轉換到 ASCII

硬件部分

1． 8255 并行口實驗㈠： A.B.C 口輸出方波

2． 8255 并行口實驗㈡： PA 口控制 PB 口

3． 8255 并行口實驗㈢：控制交通燈

4．簡單 I/O 口擴展

5． A/D 轉換實驗

6． D/A 轉換實驗㈠：輸出方波

7． D/A 轉換實驗㈠：輸出鋸齒波

8． 8259 中斷控制器實驗

9．定時／計數器： 8253 方波

10．繼電器控制

11． 8251 串行通信實驗㈠：自發自收

12． 8251 串行通信實驗㈡：與 PC 通信

13．步進電機控制

14．小直流電機調速實驗

15．溫度閉環控制

16．音頻驅動實驗

C、 MCS-96 單片機實訓

軟件部分

1．清零程序

2．拆字程序

3．拼字程序

4．?dāng)?shù)據區傳送子程序

5．?dāng)?shù)據排序?qū)嶒?yàn)

6．查找相同數個數

7．無符號雙字節快速乘法子程序

8．多分支程序

9．定時器 1 實驗 -- 定時中斷

10．定時器 T1 和 T2 同時產生中斷

11． 80C196 外部中斷實驗

12． 80C196 軟件方法產生中斷

13．利用 HSI 測脈沖寬度

14．利用 HSI 測量單脈沖寬度

15．利用 HSO 產生單脈沖

16．利用 HSO 產生連續脈沖

17．軟件定時器

18． 80C196 A/D 轉換實驗

19．利用 80C196 的 PWM 產生各種波形

20．二進制轉換到 BCD 進制轉換到 ASCII

硬件部分

1． P1 口亮燈實驗

2． P1 口轉彎燈實驗

3． P2.6 輸入， P1 口輸出

4．工業順序控制

5． 8255 A.B.C 輸出方波

6． 8255 PA 口控制 PB 口

7． 8255 控制交通燈

8．簡單 I/O 口擴展實驗

9． A/D 轉換實驗

10． D/A 輸出方波

11．繼電器控制

12． 8253 方波

13． 80C196 串行口實驗

14． LED 七段數碼管顯示實驗

15．鍵盤顯示綜合實驗

16．音頻驅動實驗

17．步進電機實驗

18．直流電機實驗

19．外部中斷（急救車與交通燈）

（ 8 ）傳感器實訓

1．光電式傳感器的轉速測量實驗

2．光電式傳感器的旋轉方向測量實驗

3．溫度傳感器及溫度控制實驗（ AD590 ）

4．溫度傳感器溫度特性實驗（ AD590 ）

5．壓阻式壓力傳感器的特性實驗

6．壓阻式壓力傳感器的差壓測量實驗 *

帶 * 實驗為思考實驗



。
