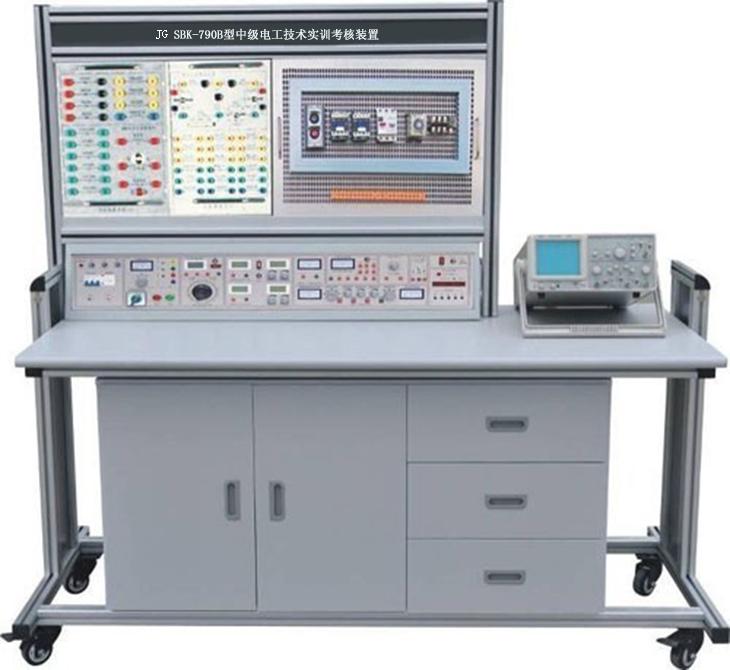

JGSBK-790B 型中級電工技術實訓考核裝置

中級電工技術實訓考核裝置是我公司根據教育部 “ 振興 21 世紀職業教育課程改革和教材建設規劃 ” 的要求，按照職業教育的教學和實訓要求而研發的產品，實訓內容豐富，涵蓋 “ 電工基本技能訓練 ”“ 電工綜合技能訓練 ”“ 電動機基本控制線路的訓練 ”“ 常用生產機械電氣控制線路訓練 ” 等，結構合理，實訓元器件采用掛箱和網孔板形式，易增加或擴展實訓項目。該裝置適合高職、高專、中專、職校等新建或擴建實訓室，為學校迅速開設實訓課提供了理想的電工實訓考核裝置。

一、中級電工技術實訓考核裝置的主要優點及安全保護體系

1 、實訓項目采用掛箱式與網孔板相結合式結構，易擴展新的實訓項目，接近工業現場，動手能力強，充分發揮學生的主觀能動性。

2 、屏上裝有電壓型漏電保護裝置和電流型漏電保護裝置，控制屏內一有漏電現象，即發出告警并切斷總電源，確保實訓安全進行。

3 、實訓屏上 380V 交流輸出處設有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保實訓設備的安全。

4 、測量儀表精度高，采用數字化、智能化模式、符合現代測量儀表發展方向。

5 、具有定時與故障次數記錄功能，使實訓與考核有一個統一的標準。

二、中級電工技術實訓考核設備技術性能

1 、輸入電源：三相四線（或三相五線）～ 380V±5% 50Hz

2 、溫度： -10℃ ～ + 40℃ ，相對濕度＜ 85% （ 25℃ ）

3 、裝置容量：＜ 1.5KVA

4 、重量： 120Kg

5 、外形尺寸： 1400mm × 700mm × 1500mm

三、實訓裝置基本配置及功能

中級電工技術考核實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等，具體功能如下：

1 、控制及系統電源部分

（ 1 ）提供三相固定 380V 交流電源，由組合開關獨立控制其輸出，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。

（ 2 ）提供單相 0 ～ 250V/ 2A 連續可調交流電源一路（配備一臺 0.5KVA 單相調壓器）。同時經整流環節可得一組 0-240V 連續可調直流電源，有表指示輸出電壓值。

（ 3 ）提供 2V 、 4V 、 6V 、 8V 、 10V 、 12V 、 14V 、 16V 、 18V 、 20V 、 24V 低壓交流電源，電流 1.5A 。

（ 4 ）提供～ 220V 插座 2 只，為外部儀器提供工作電源。

（ 5 ）配備實訓用 250V/30W 日光燈管及支架一套。

2 、直流電源部分

（ 1 ）雙路恒流穩壓電源，二路輸出電壓均為 0-30V ，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出追大電流為 1.5A ，具有預設式限流保護功能，輸出有 0.5 級數字電流表、電壓表指示，電壓穩定度 10 -2 ，負載穩定度 10 -2 ，紋波電壓 5mv 。

（ 2 ）低壓 直流穩壓電源： +5V ，電流 0.5A ，有表指示。

3 、函數信號發生器：輸出正弦波、矩形波、三角波

（ 1 ）頻率范圍： 5Hz-550KHz ，含五個頻段。

（ 2 ）頻率指示：由 Hz 表直接讀出。

（ 3 ）電壓輸出范圍：正弦波 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz

三級衰減： 0db ， 20db ， 40db ，具有連續細調

矩形波： 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz ，幅度連續可調

三角波： 5Hz-250KHz ＞ 1V

4 、連續計數脈沖：輸出頻率 0.5-300KHz 。

5 、單次脈沖：每次可輸出一對正負脈沖。

6 、儀表部分

（ 1 ）真有效值交流數字電壓表一只，測量范圍： 0-500V ， 0.5 級，三位半數顯。

（ 2 ）真有效值交流數字電流表一只，測量范圍： 0-2000mA ， 0.5 級，三位半數顯。

（ 3 ）直流數顯電壓表一只，測量范圍： 0-200V ， 0.5 級，三位半數顯。

（ 4 ）直流數顯電流表一只，測量范圍： 0-2000mA ， 0.5 級，三位半數顯。

（ 5 ）單相智能型功率、功率因數表

由一套微電腦，高速、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值時的取樣信號經 A/D 變換，采用專用 DSP 計算有功功率。功率的測量精度 0.5 級，電壓、電流量程分別為 450V 、 5A ，可測量負載的有功功率、功率因數及負載的性質；還可以貯存、記錄 15 組功率和功率因數的測試結果數據，并可逐組查詢。

（ 6 ）指針式直流微安表一只，量程 100uA ，精度 1.5 級。

7 、實驗管理器

平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源功能，此外自動記錄由于接線或操作錯誤造成的漏電告警總次數，為學生實訓技能考核提供一個統一的標準。

（二）實訓掛箱及配件

1 、 DGJ-10 電路基礎實訓（一）

完成疊加原理、基爾霍夫定律、戴維南定理、諾頓定理、互易定理、歐姆定律等實訓；提供電阻、電感、電容，完成 R 、 L 、 C 串聯諧振、一階、二階動態電路的研究、電壓源與電流源的等效變換、負載獲得追大功率的條件、電阻的串、并聯等實訓。

2 、 DGJ-11 電路基礎實訓（二）

提供燈泡、穩壓管、電位器、電阻箱等，完成已知和未知電路元件伏安特性的測繪、電容的充放電等實訓。

3 、 DGJ-12 交流電路實訓（一）

提供電阻、電感、高壓電容（ 0.47uF/500V 、 1uF/500V 、 2.2uF/500V 、 4.7uF/500V ），完成日光燈功率因數提高實訓、 RLC 串聯交流電路實訓、 RLC 并聯交流電路實訓以及電感、電容元件在直流電路和交流電路中的特性實訓。

4 、 DGJ-13 交流電路實訓（二）

完成三相電路實訓（提供六只燈泡）。

5 、 DGJ-14 電路基礎實訓（三）

儀表量程擴展實訓（電流表、電壓表量程的擴展）。

6 、 DGJ-15 電工綜合技能實訓（一）

電流表、電壓表和歐姆表的設計。

7 、 DGJ -16 電工綜合技能實訓（二）

運算放大器的應用實訓、報警保護電路的設計及其應用實訓、整流濾波電路的設計及應用實訓、過流保護的設計及其應用設計。

8 、網孔板及電氣控制元器件（網孔板 1 塊，三相閘刀 1 把，交流接觸器 4 只，時間繼電器 1 只，熱繼電器 1 只，鐵殼按鈕 2 只，單相電度表 1 只，鐵心變壓器 1 只，接線端子排 20 孔）

9 、三相鼠籠交流電機 1 臺（ 380V Y/△ 180W ）

10 、連接線一套

11 、尖嘴鉗、螺絲刀、剝線鉗等工具一套

（三）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。

四、實訓項目

（一）電工基本技能實訓

1 ．本電工儀表的使用與測量誤差的計算

2 ．減小儀表測量誤差的方法

3 ．歐姆定律

4 ．電阻的串、并、混聯電路

5 ．電阻分壓器電路

6 ．電容的串、并、混聯電路

7 ．電容的充放電電路

8 ．伏安法測電阻

9 ．節點電壓法

10 ．回路電壓法

11 ．支路電流法

12 ．電阻與溫度的關系：用伏安法測出燈絲在不同電壓下的阻值

13 ．電壓表量程的擴展

14 ．電流表量程的擴展

15 ．已知和未知電路元件的伏安特性

16 ．直流電阻電路故障的檢查

17 ．電路中電位的測量

18 ．基爾霍夫電壓定律

19 ．基爾霍夫電流定律

20 ．電壓源外特性的測定

21 ．疊加原理

22 ．電壓源與電流源的等效變換

23 ．負載獲得追大功率的條件

24 ．戴維南定理

25 ．諾頓定理

26 ．互易定理

27 ．二端口網絡

28 ．雙聯開關兩地控制

29 ． RLC 串聯交流電路

30 ． RLC 并聯交流電路

31 ． RLC 串聯諧振電路

32 ．電感、電容元件在直流電路和交流電路中的特性

33 ．正弦穩態下 RL 、 RC 串聯電路

34 ．日光燈電路的連接

35 ．提高功率因數的方法

36 ．電磁感應現象

37 ．互感耦合電路

38 ．互感線圈同名端的判斷

39 ．一階電路過渡過程的研究

40 ．二階電路過渡過程的研究

41 ．單相變壓器

42 ．變壓器參數測定及繞組極性判別

43 ．交流電路參數的測量

44 ．三相負載的星形聯結

45 ．三相負載的三角形聯結

46 ．三相交流電路功率的測量

47 ．功率因數及相序的測量

48 ．單相電度表的安裝及使用

49 ．三相鼠籠式異步電動機的使用

50 ．三相異步電動機點動控制

51 ．三相異步電動機自鎖控制

52 ．三相異步電動機既可點動又可自鎖控制

53 ．接觸器聯鎖正反轉控制

54 ．接鈕聯鎖正反轉控制

55 ．接觸器和按鈕雙重聯鎖正反轉控制

（二）電工綜合技能實訓

1 ．運算放大器的設計及其應用

2 ．受控源的設計

3 ．電流表、電壓表和歐姆表的設計

4 ．整流濾波電路的設計及應用

5 ．報警保護電路的設計及其應用

6 ．過流保護的設計及其應用



。
