分 項

說 明

裝置功能

1.強化手動操作技能訓練。

2.考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。

3.配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管道流動阻力、管件識辨、離心泵特性、流量計安裝、換熱器特性和四大化工參量的安裝、檢測、顯示等。

4.掌握離心泵、換熱器、填料塔的結構、安裝及使用。

設計參數

工作溫度：常溫。

液體流量：0-14.4m 3 /h。

氣體流量：0-300m 3 /h。

外形尺寸

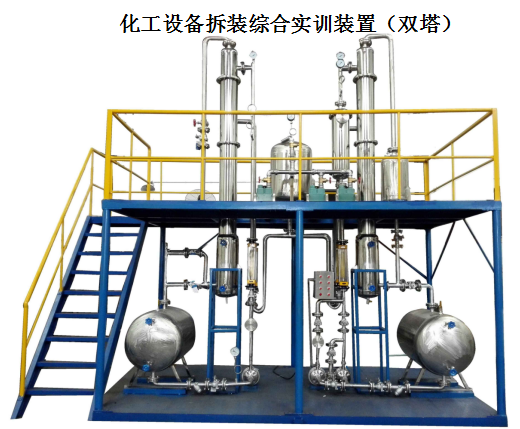

長 x 寬 x 高：4200 x 2000 x 3800mm(可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。

公用設施

水：實訓過程中水可循環使用，實訓結束后排空即可。

電：電壓AC380V，功率2kW，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水。

主要設備

風機：高效旋渦氣泵，流量100m 3 /h。

304不銹鋼列管換熱器，換熱面積1.0m 2。

不銹鋼離心泵：功率750W，流量0-7.2m 3 /h。

304不銹鋼儲罐 φ650 x 900mm。

304不銹鋼 儲罐 φ500 x 650mm。

304不銹鋼填料塔 DN200。

過濾器 DN40。

閥門,法蘭及管道（DN15,DN25,DN32,D N 50 ） 。

耗材一套： 螺栓螺母、 法蘭密封墊、活接密封墊等。

輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。

測控組成

變量

檢測機構

顯示機構

執行機構

離心泵進口壓力

指針式壓力表，儀表精度：1.5%FS

壓力表就地顯示

無

離心泵出口壓力

指針式壓力表，儀表精度：1.5%FS

壓力表就地顯示

管路出口閘（手）

流體流量

玻璃轉子流量計，儀表精度：4%FS

流量計就地顯示

管路出口閘（手）

流體溫度

雙金屬溫度計，儀表精度：1.5%FS

溫度就地顯示

無

液位

液位計

液位就地顯示

無
