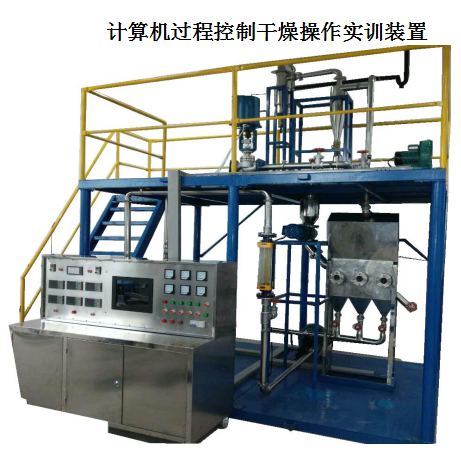

計算機過程控制干燥操作實訓裝置 JGSX-210
分 項 |
說 明 |
|||
裝置功能 |
1. 主要工藝設備采用臥式多室流化床干燥器，旋風分離器及布袋過濾器等。 2. 可以測定床層溫度、差壓曲線；恒定狀態下介質濕度曲線和干燥速率曲線的測定。 3. 可以進行干燥物流的預熱溫控；全新鮮空氣及部分回流狀態的風量調節。 4. 可以進行流化床臨界濕含量及干燥終點判定操作；流化狀態及流化曲線的操控。 5. 進行風機和循環風機的啟停操作；加熱系統與物流的聯調操作；物料配送及取樣檢測操作等。 6. 認識并學會使用抽風機、送風機、孔板流量計、轉子流量計、電動調節閥、變頻器、差壓變送器、可控硅、熱電阻、 可編程多回路控制器 、聲光報警器、調壓模塊等電氣設備及儀表；掌握單回路、串級控制等控制方案的實施。 7. 就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。 |
|||
設計參數 |
裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。 物料：小米比重為1.0-1.2或粒徑1-2mm的其它易吸水的固體物料。 物料濕含量：20-30%。 流化床床層壓降：≤0.3 KP a，流化床床層溫度：50～60℃。 氣體流量：80～120m 3 /h，循環風機出口壓力：4-5 KP a。 |
|||
整機參數 |
設備尺寸：3700×2000×3500mm(長x寬x高)， (可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。 |
|||
電氣系統 |
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸:1400 x 800 x 1300mm(長x寬x高)。 |
|||
公用設施 |
電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。 |
|||
主要設備
|
進料器：304不銹鋼，旋轉下料，50g/min，下料器轉速：200～400rpm 一臺。 空氣加熱器：304不銹鋼，φ219 x 1100mm，N=4.5 K W，一臺。 電動調節閥：4-20mA， 精度： 0.5%FS 1臺 溫度檢測點：7點。 壓力檢測點：2點。 流量檢測點：2點。 聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP。 |
|||
上位機監控軟件 |
RS485/232通訊轉換器, MCGS 工業組態軟件一套（附 64 點軟件狗），在線監控軟件一套。 |
|||
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
鼓風機出口流量 |
孔板流量計 |
宇電顯示儀 |
變頻器 |
|
循環風機出口流量 |
轉子流量計 |
轉子流量計 |
閥門 |
|
流化床進口溫度 |
PT100 鉑電阻 |
宇電顯示儀 |
自控 |
|
流化床出口溫度 |
PT100 鉑電阻 |
宇電顯示儀 |
自控 |
|
流化床床層溫度 |
PT100 鉑電阻 |
宇電顯示儀 |
自控 |
|
流化床床層壓差 |
風壓傳感器 |
宇電顯示儀 |
自控 |
|
循環風機出口壓力 |
壓力傳感器 |
宇電顯示儀 |
自控 |
|
下料器轉速 |
轉速傳感器 |
宇電顯示儀 |
自控 |
|
解吸塔壓降 |
壓差傳感器 |
宇電顯示儀 |
自控 |
|
|
加熱器加熱溫度 |
PT100 鉑電阻 |
宇電溫控儀 |
固態調壓 |
。
