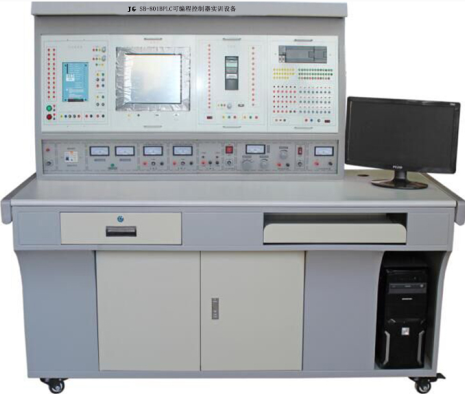

JG-801BPLC可編程控制器實訓設備

1.1 產品概述

PLC可編程控制器實訓 設備以可編程控制器 (PLC) 為主要器件，單元模塊組合設計，結構合理，功能先進，實驗方便。整套設備硬件、軟件配置齊全。 PLC 可以通過手持編程器或轉換電纜連接計算機，利用編程軟件進行編程，然后對實驗單元模塊進行控制，從而提高學生的的綜合應用能力，達到操作訓練、指令訓練及程序設計的目的。

1.2 技術參數 :

工作電源：三相五線 380V ± 5 ％ 50Hz

安全保護：漏電保護（動作電流≤ 30mA ），過流保護，熔斷器保護

額定功率：≤ 0.5KW

環境溫度： -10 ℃～ 40 ℃；

相對濕度：≤ 85%

外形尺寸： 1600 × 700 × 1290mm

Ｐ Ｌ Ｃ： FX2N-48MR

設備重量： 65kg

1.3 產品結構 :

桌身部分： 采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。

桌面部分：采用 25mm 厚高密度纖維板外貼進口防火板， PVC 截面封邊，桌邊鴨嘴型設計。

實驗屏：上下框架之間構成窗式導軌，實驗單元模塊可在導軌上自由組合、移動、裝卸。實驗屏下部是實驗電源部分，裝有帶漏電保護器的斷路器，一組 DC0-30V 可調穩壓電源，一組 DC24V 開關電源，一組 DC5V 穩壓電源，一組± DC12V 穩壓電源，同時電源臺上裝有急停按鈕。

實驗主機模塊：外殼采用全鋼精加工而成，整體環氧聚塑噴涂。模塊內裝有三菱可編程控制器 FX3U － 48MR 。面板采用蝕刻工藝，裝有安全美觀的實驗插座，學生可以方便地利用迭插導線進行實驗。

單元電路實驗模塊：選用 ABS 塑料，利用大型模具一次注塑成型，在銀白底色的面模塊上印有試驗電路的彩色模擬圖形，裝有插座、開關及指示燈，底部盒內裝有線路模塊及元器件。

實驗導線：所有接插件連接線均采用安全型迭接插頭，為學生實驗提供了極高的安全性。

1.4 基本配置 :

。
