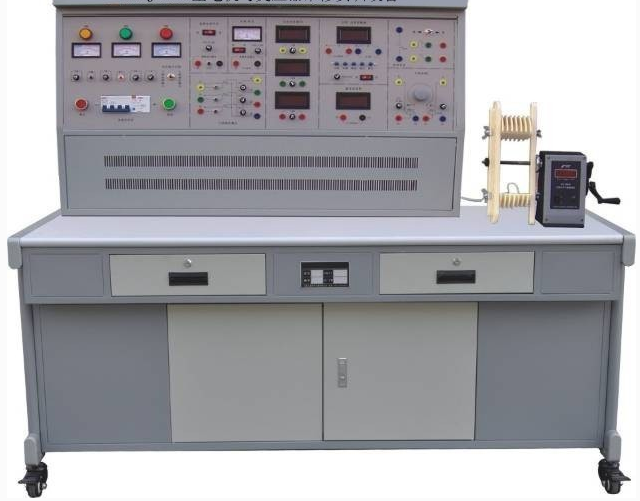

JGDJB-02型變壓器檢修工技能實訓裝置
一、概述
變壓器檢修工技能實訓 裝置是進行電力變壓器的拆除、重繞、組裝、維修和電機出廠檢測的技能實訓平臺，可對學生在拆除、重繞、組裝及檢修方面進行技能訓練。適用于機電一體化、自動化及相關電氣專業的《電機制造工藝》《電機維修》《電機測試》等課程，結合機械工業出版社和中國勞動保障部《國家職業標準 — 維修電工》《職業技能鑒定培訓教材 — 維修電工》等相關內容，同時可作為初級、中級、高級維修電工的等級考核與鑒定的設備。
二、技術參數
1 、輸入電壓：三相四線制～ 380V ± 10% 50Hz
2 、工作環境：環境溫度范圍為 -5 ～＋ 40 ℃ 相對溫度＜ 85% （ 25 ℃）
3 、裝置容量：＜ 1.5KVA
4 、外形尺寸： 1300mm×750mm×1300mm
三、裝置的配備
1. 電源控制屏 （雙層亞光密紋噴塑結構，鋁質面板）
(1) 三相四線電源輸入，經漏電保護器和總開關 , 由接觸器通過起、停按鈕進行操作，并 設有急停控制按鈕。
(2) 三相交流電源，提供三相 0 ～ 450V 可調交流電源，同時可得到單相 0 ～ 250V 可調的 交流電源，配有一臺三相同軸聯動自耦調壓器（規格 20kVA 、 0 ～ 450V ）?？烧{(diào)交流電源輸出處設有過流保護裝置，當相間、線間過電流及直接短路均能自動保護。配有指
針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓電壓。
(3) 單相雙聯插座、三相插座各一只。
2. 實訓桌 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固， 桌子下方設有檢修常用工具。
3. 測量儀表
(1) 交流數字電壓表一只：測量范圍 0 ～ 500V （ 5V 、 50V 、 500V 三檔， PVC 輕觸鍵盤 切換），輸入阻抗 1M ，精度 0.5%±5 字，具有超量程報警、指示及切斷總電源等功能。
(2) 交流數字電流表三只 : 測量范圍 0 ～ 20A （ 200mA 、 2A 、 20A 三檔， PVC 輕觸鍵盤 切換），輸入阻抗為 0Ω ，精度 0.5%±5 字，具有超量程報警、指示及切斷總電源等功 能。
(3) 智能單三相功率、功率因數表由兩套微電腦，高速、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口 實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬 時值的取樣信號經 A/D 變換，采用專用 DSP 計算有功功率。單相功率及三相功率 P1 、 P2 測量，精度為 0.5 級，電壓、電流量程分別為 500V 、 20A ，可測量負載的有功功率、 功率因數及負載的性質等；還可以貯存、記錄 15 組功率和功率因數的測試結果數據， 并可逐組查詢。
4. 吊裝工具配備 配備一套手拉式葫蘆，安裝在吊裝支架上，吊起后支架可以自由移動，將變壓器鐵心 移動到指定位置。
5. 變壓器移動小車 移動小車采用優質鋼材料，將變壓器安裝在上面，便于移動和實訓室管理。
6. 測量儀器、變壓器及拆裝工具配備
(1) 便攜式數字萬用表
2) 交流耐壓測試儀：
電壓測試范圍： AC （ 0 ～ 5 ） kV 準確度 ± （ 5%+3 個字）
漏電流測試范圍： AC （ 0.3 ～ 2 ～ 20 ～ 100 ） mA 準確度 ± （ 5%+3 個字）
報警值預置范圍： AC （ 0.3 ～ 2 ～ 20 ～ 100 ） mA 準確度 ± （ 5%+3 個字）
定時時間范圍：（ 0 ～ 99 ） s ±1% 、或手動
變壓器容量： 500VA
(3) 絕緣油介電強度測試儀
測量范圍： AC 0 ～ 80kV
限定電流： 5mA
測量精度： 1%
調壓速度： 2kV/S±10%
預定設置：次數 1 ～ 9/ 攪拌時間 0 ～ 1 分 39 秒 / 靜置時間 0 ～ 10 分 39 秒；
油杯間隙： 2.5mm （油杯塞尺直徑）
(4) 噪聲測定儀：
測量范圍： 40dB ～ 130dB （ A ）
基本誤差： ±2.0dB
讀數更新速率：約 2 次 / 秒
參考聲壓級與標定頻率： 94dB 、 1000Hz
時間計權（ F/S ） F ：采樣時間 125ms S ：采樣時間 1s
參考入射方向：傳聲器軸向
(5) 攜帶式直流雙臂電橋：
測量范圍： 10-4Ω ～ 11Ω
最小分辨率： 5μΩ
準確度等級： 2 級
(6)2500V 等級兆歐表
(7)10kVA 三相油浸式電力變壓器：此變壓器包含瓦斯繼電器（氣體繼電器）、無載分接 頭開關（可以正負 5% 無載調壓）、油箱、油枕、吸濕器、防爆管、高、低壓套管、散熱器、油位指示器等，并經經過特殊設計，便于檢修。
(8) 常用檢修工具：配有鋼絲繩、吊環、油盤、木錘、千分尺、數顯電筆、螺絲刀、活 動扳手、電烙鐵、焊錫絲、內六角、鋼絲鉗、斜口鉗、尖嘴鉗、電工刀等。
四、實訓項目：
1. 變壓器檢修前的準備
2. 變壓器吊罩的檢查及檢修
3. 變壓器鐘罩的起吊
4. 變壓器器身的起吊
5. 變壓器繞組的檢修
6. 變壓器線圈的檢修
7. 引線及絕緣支架的檢修
8. 變壓器鐵心的檢修
9. 變壓器檢修后組裝前的準備工作
10. 變壓器的組裝
11. 變壓器散熱的檢修
12. 變壓器高壓套管的檢修
13. 變壓器其余部件的檢修
14. 絕緣電阻測試
15. 直流電阻測試
16. 變比測試
17. 極性測試
18. 空載試驗
19. 短路試驗
20. 交流耐壓試驗
21. 噪聲測定
22. 絕緣油的電氣強度試驗
。
