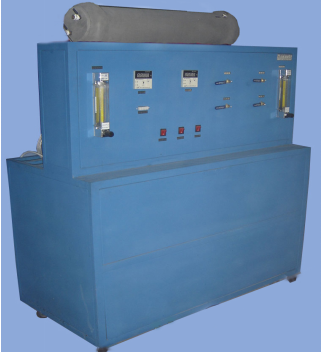

JGGRHZ—17 換熱器綜合實驗臺

•  功能：

實驗臺可更換三種不同換熱器，通過熱流體與冷流體的分別流動，進行熱交換，實測出流體的流量及溫度等有關數據，計算出熱交換的熱量及對數平均溫差，分析換熱器的傳熱狀況，比較順流和逆流的差別，本臺為水 - 水換熱實驗。

•  配置：

換熱器 Ⅰ（套管式、換熱器Ⅱ （板式）、換熱器 Ⅲ （列管式）電加熱水箱、熱水泵、流量計、水箱恒溫控制儀、順逆流轉換閥組、數顯溫度智能儀表、熱電偶、控制調節閥門及管路。

•  技術參數：

測量流量： 16-160 L/h 溫度：0～80℃

水泵流量： 2m³/h 水泵揚程：8 m

電源：三相四線 /380V 功率：5KW

外形尺寸： 1200×600×1500（㎜）

重量： 220㎏

工作環境：常溫 ;

換熱器綜合實驗臺
產品型號： JGL － 564
外形尺寸： 1200×650×1700mm
工作電壓： 380V  功率： 10.7KW
主要用途：可作板式、列管、套管三種換熱器的性能測試、評價與研究。
主要配置：鋼制移動式實驗臺、套管式換熱器、板式換熱器、列管式換熱器、流量、溫度等測試系統。

。
