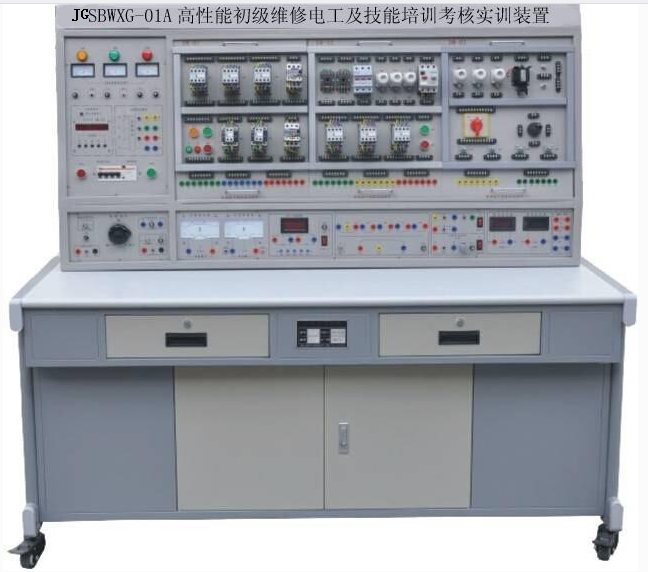

JGSBWXG-01A高性能初級維修電工及技能培訓考核實訓裝置

一、概述 :初級維修電工及技能培訓考核實訓設備是根據勞動和社會保障部頒發的維修電工初、中級考核培訓技能內容所要求的電氣控制線路和實用電子線路而研發的實訓裝置，通過本實訓裝置的實訓操作，能快速掌握該課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該裝置不僅可供學生實訓操作，也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。

二、設備組成及特點：
(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 多媒體智能型實驗管理器具有科學性、獨創性、先進性。
1、采用專用處理器技術與配套的工業控制技術。
2、高清晰液晶顯示屏，圖像與文字顯示真實，中文菜單操作界面，人機交互友好。
3、操作按鍵直觀，操作簡單快捷。
4、可以不連接電腦進行脫機考核，老師與學生有獨立界面，老師通過密碼進入教師界面出題，學生在普通界面答題。
5、任何一個學生機可做為老師機控制網絡設備，實現了沒有計算機也可集中控制整個網絡設備
6、設備的試題可根據要求進行編輯。
7、可設定該裝置的任意一處電路的線路故障現象。
8、可調整故障設置點的數量和類型。
9、設備的故障設置裝置組成局域網后，通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、到時切斷電源、自動評分等功能。與網絡型多媒體管理器系統對接后可實現以下功能：
1、可以任意控制每個設備的學生操作允許與否。
2、可任意編輯試題、試題存盤，任意設置答題限時時間。
3、可對班級學生的成績進行統計，形成班級成績報表。
4、可設置系統登陸密碼。
5、能隨時收卷、閱卷，能對學生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。
6、多媒體功能：可以實時同步播放、演示教師臺的專用教學軟件、教學課件等，提高了學習的效率?？梢赃x配特制功率揚聲器，使語音解說更加輕松。真正實現了計算機教學與實訓考核的網絡化、信息化意義。
7、教師臺選配圖像采集裝置，學生在自己的教學設備上可以看到老師的真實的操作步驟，也可以調整觀察角度，改變了傳統的受人數限制、受角度限制的教學方式。
2、交、直流電源
(1) 勵磁電源：直流220V/0.5A，具有短路保護。
(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3、交、直流儀表
(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。
(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。
(5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
（二）實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
（三）實訓掛箱
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
1．DW-01維修電工實訓組件（一）
掛板上裝有熱繼電器、交流接觸器、按鈕指示燈（6.3V），接線端子和安全插座等。
2．DW-02維修電工實訓組件（二）
掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子和安全插座等。
3．DW-03維修電工實訓組件（三）
掛箱上裝有螺旋式熔斷器、轉換開關、 電磁閥、十字開關、行程開關等
4．CA6140型車床電路智能化實訓考核掛箱：內設16個故障點，通過多媒體智能型實驗管理器設故排故，實訓考核人員條件與機會均等，客觀、科學判斷實訓考核結果，做到"鐵面無私"。
5．X62W型銑床電路智能化實訓考核掛箱：內設16個故障點，通過多媒體智能型實驗管理器設故排故，實訓考核人員條件與機會均等，客觀、科學判斷實訓考核結果，做到"鐵面無私"。
6．DW-00電子線路安裝板：用于電子線路板調試時的固定
7．電子線路實訓板（4塊）
8．三相鼠籠式異步電動機380V/Y
9．三相鼠籠式異步電動機380V/△
10、行業仿真：配置多種行業的生產工藝仿真軟件，使學生配合實訓臺能模擬工廠部分典型設備或生產線的實訓及編程調試；
勞動技能鑒定軟件：自主研制開發了維修電工操作技能培訓及相關考評、出題、測試系統，可作為勞動技能鑒定專用平臺；
三、技術參數
1. 輸入電壓：三相四線（或三相五線）380V±10% 50Hz
2. 工作環境：溫度范圍為-10～＋40℃ 相對濕度＜85%（25℃）
3. 外形尺寸：1680×700×1600mm3
4. 裝置容量：＜1.5KVA
四、實訓項目
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.具有過載保護的正轉控制線路
5.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
6.三相異步電動機的順序控制
7.三相異步電動機的多地控制
8.接觸器控制Y/△降壓起動控制線路
9.時間繼電器控制Y/△降壓起動控制線路
10.安裝調試通電延時帶直流能耗制動Y-△啟動控制線路
11.接觸器聯鎖的正反轉控制線路
12.按鈕接觸器復合聯鎖電動機正反轉控制線路
13.接觸器控制串聯電阻降壓起動控制線路
14.時間繼電器控制串聯電阻降壓起動控制線路
15.工作臺自動往返控制線路
16.半波整流能耗制動控制線路
17.單相運行反接制動控制線路
18.C620型車床的接線、故障與維修
19.Z3040搖臂鉆床接線、故障與維修
20.安裝調試數字步進電機線路
21.光控開關和報警電路
22.設計并安裝調試電壓上、下限報警電路（全自動冰箱保護器）
23.安裝和調試數字鐘電路
24. CA6140車床電氣控制電路單元常見故障的檢查與排除（16個故障點，自動設故）。
25．X62W銑床電氣控制電路單元常見故障的檢查與排除（16個故障現象，自動設故）
表一、JGSBWXG-01A 型高性能維修電工實訓考核裝置總體配置

表二、維修電工實訓考核臺架詳細說明表

表三、維修電工實訓考核掛箱配置說明表

五．維修電工勞動技能鑒定軟件（每臺配備一套）
一、軟件特點
1．在指導方針上，不以某專業或課程的教學大綱為依據，而是以國家維修電工職業標準為指導。
2．在系統定位上，不以理論性系統性為主線，而是以職業技能的訓練養成為主要任務。
3．在內容選擇上，不以驗證性的實驗為主要目的，而是以職業標準規定的技能點的仿真實訓為主線。
4．在媒體使用上，不以簡單的播放式動畫為主，而是側重于動畫編程、受訓者的參與交互性訓練上。
5．在表現形式上，不以實物照片而滿足，而是為追求最佳情景性效果采用三維建模技術。
6．在教學設計上，不以簡單完成某個技能為滿足而是圍繞該技能設置了諸如目的、原理、認識、結構、拆裝、布局、連線、操作、排故、考評等盡可能完備的模塊。
7．該軟件包含初級工與中級工、高級工全部12個實訓單元的研制工作，總共包含了近100多個實訓項目，基本覆蓋了電工、電子、電拖、維修電工、PLC等職業技能實訓和鑒定設備技術規范中所列出的主要技能項目。網絡版用于學生獨自仿真模擬練習，單機版用于老師教學實訓。
二、軟件簡介
目前推出的，訓練模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實驗內容，學?？梢愿鶕?jù)學生學習進度選擇相應的訓練模塊進行訓練。
利用生動的動畫演示，配合語音對電路工作原理進行講解；可通過半透明的原理圖上的提示進行相關操作；具有與設備一致的實驗項目和實物元件介紹；具有實驗?zāi)康牡拿枋?、?shí)驗器材的展示、典型電路的分析、電路原理聲動同步的解說、元件布局模擬操作、電路原理的模擬接線，模擬現場的工業仿真等功能。該軟件所有圖標及器件均采用3D建模，通過美工處理，整體畫面美觀大方。通過軟件的教學及仿真，能激發學員的思維、增強學員的感性認識，更好地剖析教學的重點、難點。
軟件中的項目?jī)?nèi)容都和實訓設備相關，學生在去實驗室之前，就可以對實操項目在理論和感觀上有個初步的認識，具體見以下示例：
1、電工電拖部分：
（1）實驗器材
利用3D建模，使實訓設備上所用到的元器件真實的放映給學生，另學生有個直觀的認識。
（2）典型電路
實訓設備相應電路的原理圖和實物接線圖都將反應在這個欄目里。用鼠標點擊原理圖上相應的元器件符號，真實電路中就會指示對應的器件，并且在提示窗里出現該元件在電路中的作用。
（3）電路原理
該電路的電路工作原理講解，利用生動的動畫演示，配合上專業的語音講解使得該教學課件達到一定的深度。枯燥的原理授課變得生動易懂，是老師最有力的教學工具之一。
（4）接線練習
學生通過半透明的原理圖上的提示，按照原理圖對電路進行模擬接線，接線的同時系統也有相應的提示?？梢杂?xùn)練學生的規范接線和提供對電路的熟悉程度。
（5）實驗仿真
學員可以操作空氣開關，按鈕等元器件來操控相應項目的電路。界面上的接觸器、時間繼電器等元器件就可以根據操作控制電機的轉動。

2、電子技術部分：
（1）實驗器材
利用3D建模，使實訓設備上所用到的元器件真實的放映給學生，包括電阻色環細節，使學生有個直觀的認識。
（2）電路原理
該電路的電路工作原理講解，利用生動的動畫演示，配合上專業的語音講解使得該教學軟件達到一定的深度?？菰锏脑硎谡n變得生動易懂，是老師最有力的教學工具之一。　
（3）實驗仿真
真實的反映出實驗現象，包括示波器的波形、電壓（可測多點），調節電位計或操作某些按鈕開關，電路的參數會跟隨變化。直觀生動的模擬出了實驗所要達到的效果，也能使學生熟悉實驗儀器的使用。
3、照明電路部分：使用方法同上，本模塊包括日光燈接線、兩地?zé)艨刂啤?br /> 4、儀器儀表部分：本模塊包括萬用表、兆歐表、電流表、電壓表、鉗形電流表。
5、機床電路排故部分：
6、 PLC控制部分：
7、軟件仿真實訓內容要求：

。
