電子工藝實訓考核裝置JGSBGYD-01A型

設備概述

該裝置為中等職業學校電工電子技術技能實訓設備 , 是結合生產實際和職業崗位的技能要求，按照職業院校的教學和實驗實訓要求研制和開發的產品，適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、 PCB 板圖的設計等實訓項目。

電工電子創新實訓模塊由透明有機盒及 PCB 板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

設備技術指標

工作電源：兩相三線 AC 220V ± 10% 50Hz

溫度：－ 10 ～ 40 ℃；環境濕度：≤ 90% （ 25 ℃）

外形尺寸：長×寬×高 =1600 × 850 × 1800mm

整機功耗：≤ 1.5KW

安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

設備功能特點

本設備總體結構

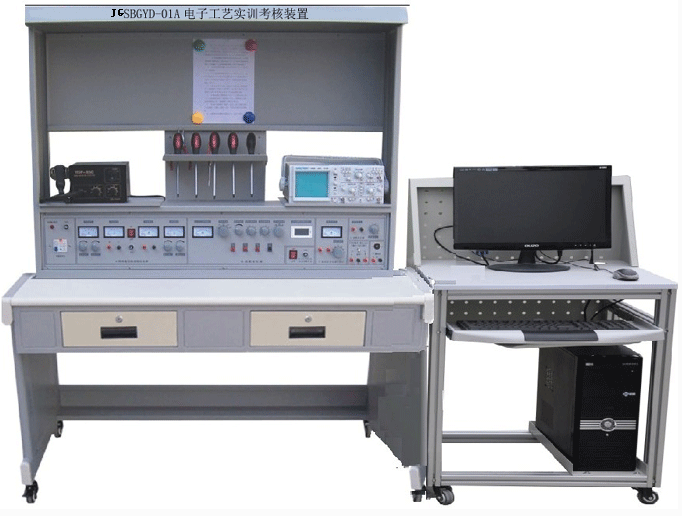

SBGYD-01A 電子工藝實訓考核裝置大體構成上分：鋁合金活動框架、電源臺、實驗元件盒。

1. 鋁合金活動框架：框架上面可以放掛板模塊（上益標準掛板模塊），可隨意擴展，完成多門多種實驗，另配置了 1 個活動柜，方便存放所需工具和實驗元件盒。

2. 電源臺：由兩路相互獨立、對稱的實驗電源和儀表組組成，可同時滿足 2 人在同一實驗臺上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器以確保使用安全。

3. 實驗電源每路配置：一組可調的直流電源 0~24V/2A ，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組 3~24V 交流電源，七檔可調；一組± 5V 、± 12V 直流穩壓電源；一只精密數字電壓表（ DC 30V ），一只精密數字電流表（ DC 2000mA ）；以及 8 路單相電源插座，可以方便設備、儀表的擴展時使用。

4. 功率輸出函數發生器：

1 ）采用直接數字頻率合成（ DDS ）產生高精度正弦波，方波和三角波。

2 ）大屏幕 LCD 顯示輸出頻率、波形、減值。

3 ）正弦波輸出幅度≥ 10V, 輸出阻抗 50 Ω，失真度 <1% （ 0.1HZ-- 1KHz ）。

4 ）頻率范圍 : 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。

5 ）輸出幅度采用電位器調節，正弦波輸出具有 20db,40db 衰減。

6 ）方波占空比可調 , 調節范圍： 1%-99% 調節；方波和三角波采用 TTL 電平輸出。

7 ）內外測頻功能：頻率計最高測量范圍 0.1HZ -100MHz ，自動換檔。

5. 該裝置配置的實驗元件盒，其面板標志的元件電路符號采用國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單，實驗元件盒具有使用保管方便等特點，是各類院校電子實驗教學的理想換代產品。

電子元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實驗單元電路、典型儀表、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電子線路；使實訓具有開放性和創新性，電子元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用 PCB 制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；導線插孔采用高質量銅材制造，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實驗；實驗時可根據實驗內容和技能訓練的需要，可方便的任意組合實驗線路，以完成不同的實驗項目，如課程設計等。

設備實訓項目

模擬電子技術綜合應用、創新實訓項目

常用 二極管的性能測試及應用

雙極晶體管及場效管輸出特性的測定

單管放大電路的研究

兩極放大電路及負反饋放大電路的研究

助聽器電路的調試（電子產品線路）（綜合應用）

恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）

三極管放大電路故障排除

整流、濾波及穩壓電路的研究

直流穩壓正、負電源電路的研究

典型復合互補 OTL 功率放大電路調試（電子產品線路）（綜合應用）

OTL 功率放大電路的故障排除

LM386 集成音響功率放大電路及其應用（電子產品線路）（綜合應用）

運算放大器基本運算電路

對由運放器組成的積分運算電路、微分運算電路

對由運放器組成的電壓比較器傳輸特性的研究

氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）

方波、三角波和鋸齒波發生器電路的研究與測試

三角波、方波及正弦波發生器的制作競賽

RC （文式橋式）正弦波振蕩器和制作與調試

電容三點式 LC 正弦波發生器

有源濾波電路研究

直流—直流（ DC—DC ）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）

恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）

數字電子技術綜合應用、創新實訓項目

基礎實訓項目

基本邏輯門電路功能測試

優先編碼器功能測試

二進制譯碼器和數據選擇器功能測試

全加器和超前進位全加器功能測試

數值比較器功能測試

七段碼鎖存 / 譯碼 / 驅動器功能測試

各類觸發器功能測試

雙向移位寄存器功能測試

二一五一十進制計數器功能測試

二位十進制計數 / 譯碼 / 驅動 / 顯示電路

可逆十進制計數電路功能測試

N 進制計數電路功能測試

555 定時器基本應用電路

微分型單穩態觸發器

集成單穩態觸發器及其應用

集成施密特觸發器及其應用

聲光控制節能路燈電路（電子產品線路）（綜合應用）

8 線數據傳輸電路（電子產品線路）（綜合應用）

4 位環形計數節拍發生器（電子產品線路）（綜合應用）

秒脈沖信號發生器（電子產品線路）（綜合應用）

救護車 / 消防車聲響報警電路（電子產品線路）（綜合應用）

D/A 轉換器將數碼轉換成單極性、雙極性模擬電壓

數控變頻三角波—方波發生器

移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）

8 位優先編碼器搶答電路（電子產品線路）（綜合應用）

觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）

數字鐘電路（電子產品線路）（綜合應用）

二位十進制計數符合電路（電子產品線路）（綜合應用）

交通燈控制電路（電子產品線路）（綜合應用）

升 / 降階梯波發生器（電子產品線路）（綜合應用）

光電轉換加 / 減計數電路（電子產品線路）（綜合應用）

電力電子技術及應用、創新實訓項目

晶閘管的控制特性及它作為固體開關的應用（電子產品）（綜合應用項目）

單結晶體管觸發電路（電子產品）（綜合應用項目）

晶閘管單相半控橋式整流電路（電阻負載）的調試與分析

晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究

IGBT 管直流斬波電路的調試與分析

雙向晶閘管單相交流調（調光臺燈）電路的制作與調試（電子產品）（綜合應用項目）

雙極晶體管（ BJT ） PWM 控制直流電動機可逆調速電路（電子產品）（綜合應用項目）

五、設備配置

序號	產品名稱	型號規格	數量	單位	備注
1	SBGYD-01A電子工藝實訓桌	1600*850*1800mm	1	張	鋁合金框架
2	SBGYD-01A電子工藝電源臺	1515*230*230 mm	1	臺	鐵質
3	函數發生器 0.1HZ~3MHZ （正弦波、三角波、方波）		1	臺	裝電源臺上
4	電工電子創新模塊		1	套
5	實驗連接線		1	套
8	電腦小推車		1	臺

配套工具

序號	名稱	型號 / 規格	單位	數量
1	烙鐵（帶架）	35W	套	1
2	剝線鉗	鴻義	把	1
3	斜口鉗	6寸	把	1
4	尖嘴鉗	6寸	把	1
5	十字螺絲刀	新發	把	1
6	一字螺絲刀	新發	把	1
7	一字螺絲刀（?。?	得力	把	1
8	十字螺絲刀（小）	得力	把
9	美工刀		把	1

電子透明元件盒清單

序號	產品名稱	型號規格	產品代號	單位
1	RJ水泥電阻 (5W)	51Ω	R01	1塊
	RX線繞電阻 (5W)	200Ω
	RX線繞電阻 (5W)	100Ω
2	RJ金屬膜電阻 (2W)	330Ω	R02	1塊
		470Ω
		510Ω
3	RJ金屬膜電阻 (2W)	330Ω	R03	1塊
		510Ω
		680Ω
4	RJ金屬膜電阻 (2W)	1K	R04	1塊
		2K
		3.3K
5	RJ金屬膜電阻 (2W)	3.3K	R05	1塊
		4.7K
		6.8K
6	RJ金屬膜電阻 (2W)	10K	R06	3塊
		22K
		47K
7	錳銅絲電阻 (3A)	0.1Ω	R07	1塊
		0.2Ω
		0.4Ω
8	RT碳膜電阻 (1W)	1Ω	R08	1塊
		4.7Ω
		10Ω
		27Ω
9	RT碳膜電阻 (1W)	39Ω	R09	1塊
		47Ω
		56Ω
		68Ω
10	RJ金屬膜電阻 (1W)	100Ω	R10	1塊
		150Ω
		200Ω
		300Ω
11	RJ金屬膜電阻 (1W)	390Ω	R11	1塊
		470Ω
		560Ω
		680Ω
12	RJ金屬膜電阻 (1/2 W)	560Ω	R12	1塊
		820Ω
		1K
		1K
13	RJ金屬膜電阻 ( 1/2 W)	1.2K	R13	1塊
		2K
		2.7K
		3K
14	RJ金屬膜電阻 ( 1/2W)	4.7K	R14	1塊
		5.1K
		6.8K
		8.2K
15	RJ金屬膜電阻 ( 1/2W)	10K	R15	1塊
		15K
		27K
		33K
16	RJ金屬膜電阻 ( 1/2W)	51K	R16	4塊
		56K
		62K
		68K
17	RJ金屬膜電阻 ( 1/2W)	100K	R17	4塊
		270K
		390K
		470K
18	RJ金屬膜電阻 ( 1/2W)	820K	R18	1塊
		1M
		2.2M
		10M
19	RJ金屬膜電阻 (1/2W)	120Ω	R19	1塊
		180Ω
		220Ω
		620Ω
20	RJ金屬膜電阻 ( 1/2W)	1.5K	R20	1塊
		2.2K
		2.7K
		3.9K
21	RJ金屬膜電阻 ( 1/2 W)	6.2K	R21	1塊
		20K
		24K
		47K
22	RJ金屬膜電阻 ( 1/2W)	51K	R22	1塊
		150K
		220K
		3M
23	RJ金屬膜電阻 ( 1/2W)	510K	R23	2塊
		1.1M
		2M
		2M
24	CL聚脂膜電容	1000pF	C01	2塊
		2200 pF
	CBB聚丙烯膜電容	3300 pF
25	CBB聚丙烯膜電容	4700 pF	C02	2塊
		0.01μ F
		0.022μ F
26	CBB聚丙烯膜電容	0.033μ F	C03	4塊
		0.047μ F
		0.1μ F
27	CBB聚丙烯膜電容	0.22μ F	C04	1塊
		0.47μ F
		1μ F
28	CBB聚丙烯膜電容	0.47μ F	C05	1塊
		1μ F
		0.33μ F
29	CD鋁電解電容 (50V DC)	3.3μ F	C06	2塊
		4.7μ F
		10μ F
30	CD鋁電解電容 (50V DC)	100μ F	C07	1塊
		220μ F
		470μ F
31	CBB聚丙烯膜電容	0.5μ F	C08	1塊
		（ 450V AC ）
		1.0μ F
		（ 450V AC ）
32	CC瓷片電容	20 pF	C10	1塊
		1500 pF
	CBB聚丙烯膜電容	2200 pF
33	CC瓷片電容	20 pF	C11	1塊
	CBB聚丙烯膜電容	33 pF
		100 pF
34	可調電容	10～ 60 pF	C12	1塊
		220 pF
		20～ 120 pF
35	CC瓷片電容	20 pF	C13	1塊
	CL聚脂膜電容	2200 pF
		5600 pF
36	CBB聚丙烯膜電容	0.047μ F	C14	1塊
		0.01μ F
		0.1μ F
37	CD鋁電解電容 (50V DC)	2.2μ F	C15	2塊
		33μ F
		47μ F
38	WX線繞電位器（ WX050 ）	100(5W)(去蓋 )	RP1	1塊
39	WH碳膜電位器（ WH118 ）	470(2W)(去蓋 )	RP2	1塊
40	WH碳膜電位器 (WH118)	1K (2W)	RP3	1塊
41	WX線繞電位器 (WX14-12)	4.7K(1W)(去蓋 )	RP5	1塊
42	WH碳膜電位器 (WH5)	10K (1/2W)	RP6	1塊
		(去蓋 )
43	WH碳膜電位器 (WH5)	22K(1/2W)	RP7	1塊
44	WH碳膜電位器 (WH5)	33K(1/2W)	RP8	1塊
45	WH碳膜電位器 (WH118)	47K (2W)	RP9	1塊
46	WH碳膜電位器 (WH118)	100K (2W)	RP10	1塊
47	WH碳膜電位器 (WH118)	470K (2W)	RP11	1塊
48	WH碳膜電位器 (WH118)	1M (2W)	RP12	1塊
49	繞線式電位器（ WXD3-12 ）	1K (2W)	RP13	1塊
50	線繞電感	電感 L=30mH	L01	1塊
51	線繞電感	電感 L=100mH	L02	1塊

52	色碼電感	22μ H	L03	1塊
		82μ H
		180μ H
53	色碼電感	330μ H	L05	1塊
	柱形電感	47μ H
	色碼電感	100μ H
54	脈沖變壓器（單雙脈沖）	KMB-0021	T05	1塊
55	集成底座	8P	IC1	2塊
56	集成底座	14P	IC2	5塊
57	集成底座	16P	IC3	4塊
58	集成底座	18P	IC4	2塊
59	集成底座	20P	IC5	1塊
60	集成底座	28P	IC7	1塊
61	單向擊穿二極管 ( 穩壓管 )	1N4728A	VS1	1塊
		(3.3V 1W)
		1N4733A (5V 1W)
		1N4735A
		(6.2V 1W)
62	單向擊穿二極管 ( 穩壓管 )	1N4738A	VS2	1塊
		(8.2V 1W)
		1N4740A
		(10V 1W)
		1N4742A
		(12V 1W)
63	雙向穩壓管 (1W)	5V	VS3	1塊
		8.2V
		10V
		12V
64	整流二極管	1N4007× 4	VD1	1塊
65	開關二極管	1N4148× 2	VD2	1塊
	肖特基二極管	1N5818
		1N5819
66	三極管	TIP42C	VT1	1塊
		BU406
	散熱器	ST25× 2
	三極管	9012	VT2	1塊
67		TIP41C
	散熱器	ST25× 1
68	三極管	9013	VT3	1塊
		TIP41C
	散熱器	ST25× 1
69	晶閘管	BT151	VT4	1塊
	場效應管	3DJ7
	散熱器	ST25× 1
70	增強型場效應管	IRF630 (N溝道 )	VT5	1塊
		IRF9620(P溝道 )
	散熱器	ST25× 2
71	IGBT管	10N60× 2	VT6	1塊
		1N4148× 2
	散熱器	ST25× 2
72	晶閘管電路	（ 51 Ω、 0.1 μ F 、 BT151 、 FU ）× 3	VT7	1塊
	散熱器	ST25× 3
73	雙向觸發二極管	BD3	VT8	1塊
	雙向晶閘管	BT135
	散熱器	ST25× 1
74	儀表開關	KN32B	S1	1塊
75	按鈕開關	AN4	S2	1塊
76	鈕子開關	KNX1× 2	S3	1塊
77	白熾燈座		HL1	1塊
78	指示燈	6.3V	HL4	1塊
79	熔斷絲		FU	1塊
80	電流表插座		SW	1塊
83	共陰數碼管	0.5吋	BX01	1塊
	電阻	300Ω× 8 個
84	穩壓集成	LM337	BX04	1塊
		LM317
	散熱器	ST25× 2
85	MIC聲電傳感器	CZN-15EN	BX05	1塊
	石英晶體振蕩器	32.768石英晶體
		10MΩ電阻
		33 pF電容器× 2
86	揚聲器	8Ω	BX06	1塊

87	蜂鳴器	TMB12A12	BX07	1塊
	LED	5個大（紅）
	電阻	100Ω /0.25W
88	氣敏元件	QM-J3	BX08	1塊
89	三極管插座	127-3T	BX09	1塊
	元件插座
90	元件插座	127-2T× 4	BX10	1塊
91	音樂芯片	JD9300Y	BX11	1塊
	紐子開關	KNX1
92	保險絲	FU	AX1穩壓管穩壓電路	1塊
	二極管	1N4007× 4
	電容	1000μ F /50V
		100μ F /35V
		0.1μ F
	穩壓管	1N4733 (5.1V)
93	電阻	100Ω /0.25W × 2	AX3銅電阻溫度計電路	1塊
		39Ω /0.25W
		33Ω /0.25W
	溫度傳感器	LM35
	琺瑯電阻	RX20-10W 20Ω
	紐子開關	KNX1× 2
	電位器	470Ω (WH5)
	銅電阻	Cu-50
94	直流數字毫伏表	0～ 2000mV	AX4直流數字毫伏表	1塊
95	保險絲	FU	AX5 直流恒壓源	1塊
	二極管	1N4007× 4
	電容	470μ F /50V
		100μ F /25V
		0.01μ F
	集成	LM7812
	散熱器	ST25× 1
96	電位器	10K（ WH5 ）× 2	AX9運放電路	1塊
	二極管	1N4148× 2
	電容	10μ F /35V
	集成	OP07
	集成底座	8P
97	集成運放	LM358	AX10雙運放電路	1塊
	集成底座	8P
98	繼電器	GZR-2 12V	AX11繼電器驅動電路	1塊
	三極管	9013
	二極管	1N4148
99	電容	1000μ F/50V × 2	AX12	1塊
		0.33μ F × 2	78系列穩壓源
	插座	127-3T
100	電容	1000μ F/50V × 2	AX13	1塊
		0.33μ F × 2	79系列穩壓源
	插座	127-3T
101	電位器	22K(WH5)	AX14	1塊
	單結晶體管	BT33	單結晶體管觸發電路
	電阻	2.2K/0.25W
		100Ω /0.25W
		560Ω /0.25W
	三極管	9013
	二極管	1N4148Ω× 2
102	功放	LM386	AX15功率放大集成電路	1塊
	電阻	10Ω /0.25W × 2
	電容	47nF× 2
		10μ F/35V
		100nF
		100μ F/35V
	集成底座	8P
103	集成	MC34063A	AX16集成轉換器	1塊
	集成底座	8P
104	撥碼開關	紅 (5T) 藍 (4T)	AX17單管放大電路	1塊
	電阻	1K/0.25W× 2
	電位器	10KΩ (WH5) × 2
	插座	127-2T× 4
		127-3T
105	撥碼開關	紅 (5T) 藍 (4T)	AX18單管放大電路	1塊
	電阻	1K/0.25W× 2
	電位器	10KΩ (WH5) × 2
	插座	127-2T× 4
		127-3T
106	光電開關	1A05HR× 2	AX20電動機測速	1塊
	磁性電機	385
	固定支架	配套
107	鈕子開關	KNX1× 2	AX21 0-1置數單刀雙擲開關	1塊
108	集成	CD4011	AX22單脈沖信號	1塊
		CD1413
	集成底座	14P
		16P
	電阻	100Ω /0.25W × 4
		51Ω /0.25W × 4
	復位開關	AN4× 2
	LED	紅× 2 綠× 2
109	電阻	100K/0.25W× 10	AX23觸摸式編碼開關	1塊
	鈕子開關	KNX1
	輕觸開關	（ 6 × 6 × 4.3 ）
		× 10
110	電阻	51K/0.25W× 10	AX24	1塊
	夾板	KAS-3	8421撥碼盤
	8421撥碼開關	KAS-3× 2
	二極管	1N4148× 8
111	集成	555	AX25	2塊
	集成底座	8P	CP時鐘脈沖源
	電位器	100k(WH5)× 2
	電阻	10k/0.25W× 2
		300Ω /0.25W
	二極管	1N4007× 2
	電容	10μ F/35V
		0.1μ F
		0.01μ F
	鈕子開關	KNX1
	LED	紅（ 5 個大）
112	電阻	100Ω /0.25W × 7	AX26發光二極管及驅動	1塊
	集成	62083
	集成底座	20P
	LED	紅× 8
113	集成	CD4511	AX27共陰數碼管	3塊
	集成底座	16P
	電阻	100Ω /0.25W
		× 14
	共陰數碼管	0.5寸× 2
114	LED	紅× 4 綠× 4	AX28交通燈電路	1塊
		黃× 4
	電阻	51Ω /0.25 W × 6
	集成	CD1413
	集成底座	16P
115	指針微安表	100μ A		1塊



。
