實驗裝置全套不銹鋼 JGTG-586-II 數據采集 煙氣脫硝實驗裝置



一、實驗裝置功能特點：

催化轉化是氣態污染物控制的主要方法之一。目前煙氣脫硝主要是通過通過選擇性催化還原方法來進行的，即通過催化劑的作用通過向煙氣中施壓合適比例的氨將 NO 還原轉化為無害的 N2 和水。本實驗裝置采用實驗室專用的小型固定床不銹鋼管式催化反應器，該反應器中催化劑裝卸方便，催化反應恒溫區長、操作簡單，適于氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。除主要用于煙氣催化還原脫硝教學試驗外，通過適當改造，還可進行氣態污染物的催化氧化教學實驗。裝置設有進氣與尾氣取樣口，可通過注射器或氣袋取樣分析。

二、主要參數：

1 、 304 不銹鋼反應器內徑 ? 50mm 、長度 600mm 、

2 、控溫精度： ±0.2%FS 、

3 、反應爐分三段控溫、

4 、加熱功率各 1.5KW 、

5 、最高使用溫度 5 00 ℃ 、

6 、預熱器加熱功率 0.5KW 、

7 、裝置外形尺寸：長 1400mm× 寬 450mm× 高 1650mm 、

8 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 2 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
9 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、

三、主要配置：

1 、 在線 進 、出 氣體 濃度檢測系統 各 1 套 （ 瑞士 進口 NO 、 NH3 傳感器） 各 2 只 ： 4-20MA 輸出、測量范圍 0-2000PPM, 分辨率 1PPM 、測量范圍 0-2000PPM, 分辨率 1PPM ；
2 、 在線風壓、風量及風速檢測系統 1 套：壓力傳感器 1 套： 316L 不銹鋼殼體，遠傳顯示，量程 0-10Kpa 、輸出 4-20MA ；風量、風速測量精度： ±1% ；
3 、 風管內在線溫度、濕度檢測系統 1 套：遠傳顯示、溫度量程 -40-100 ℃ 、濕度量程 0-100RH% 、輸出 4-20MA （ 4 線制）、供電 9-36VDC ；
4 、 采用 10.4 寸彩色液晶觸摸屏 、微型打印機 1 套：熱敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 點 /mm 和 384 點 / 行、有效打印寬帶 48mm ；
5 、 計算機通訊接口 、 實時記錄歷史數據和實時曲線、數據處理軟件：

6 、 304 不銹鋼管式催化反應器 1 套，內徑 30 mm ；長 5 0 0mm ；最高使用壓力 0. 30 MPa ，加熱功率 2 kw ，三段加熱，最高使用溫度 7 00 ℃ ； 含 熱電偶 1 只 、

7 、 加熱控溫系統 2 套：溫度顯示精度為 1 ℃ ，溫場穩定度 ±5 ℃ ，升溫速率 1~20 ℃ 、

8 、預熱器 1 套、 304 不銹鋼材質； 功率 ： 1 5 00W 、 溫度傳感器 1 批、

9 、 氣體預熱裝置 1 套： 304 不銹鋼材質； 信號轉換顯示器 1 套、

10 、冷卻器 1 個、 304 不銹鋼材質；

11 、 氣體混合器 1 套、氣液分離器 1 套、專用氣體人工取樣口 2 個；

12 、 NO 、 NH3 氣體與呂鋼瓶（ 8L 氣）各 1 套、 含 不銹鋼 減壓器 2 只、

13 、 還原催化劑 1 套：催化劑基材主要由 TiO2 、 V2O5 、 WO3 等構成，催化劑使用壽命 ≥ 16000h ；

14 、 質量流量控制器 2 套（一氧化氮、氨氣）：流量 0 ～ 100SCCM 、輸入輸出信號 4 ～ 20mA ；

1 5 、電壓表 與電流 表 4 只 、

1 6 、 氣泵 1 臺： 功率 ： 20 W 、 最大 氣 量： 6 L/min 、

1 7 、氣體流量計 2 只 、 （測量范圍： LZ B - 10 、 量程 : 60 ～ 60 0L/ h ）

1 8 、漏電保護開關 1 只 ( 德力西品牌）、 帶燈自鎖按鈕開關、

1 9 、 304 不銹鋼管路 及控制球閥 、 彎頭，快速連接件； 規格： ? 2 0 、

20 、大型儀表控制柜 1 套、 （萬向輪及禁錮腳 ） 長 1400mm× 寬 450mm× 高 1650mm 。

四、軟件組成 :

公司提供與本裝置的實物配套使用 3D 交互式動態仿真軟件 1 套、 ( 虛擬實訓系統 ) 。

⑴ 、 3D 軟件界面并有工具欄項目內容： ⑵ 、 3D 仿真演示軟件與設備使用內容完全一致； ⑶ 、 3D 仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫 ；⑸、 帶視頻講解功能。

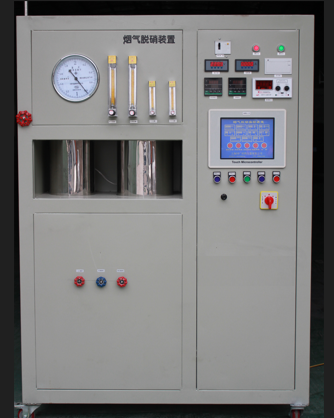

JGTG-586-I 煙氣脫硝裝置 （全套不銹鋼）

一、實驗裝置功能特點：

催化轉化是氣態污染物控制的主要方法之一。目前煙氣脫硝主要是通過通過選擇性催化還原方法來進行的，即通過催化劑的作用通過向煙氣中施壓合適比例的氨將 NO 還原轉化為無害的 N2 和水。本實驗裝置采用實驗室專用的小型固定床不銹鋼管式催化反應器，該反應器中催化劑裝卸方便，催化反應恒溫區長、操作簡單，適于氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。除主要用于煙氣催化還原脫硝教學試驗外，通過適當改造，還可進行氣態污染物的催化氧化教學實驗。裝置設有進氣與尾氣取樣口，可通過注射器或氣袋取樣分析。

二、主要參數：

1 、 304 不銹鋼反應器內徑 ? 50mm 、長度 600mm 、

2 、控溫精度： ±0.2%FS 、

3 、反應爐分三段控溫、

4 、加熱功率各 1.5KW 、

5 、最高使用溫度 700 ℃ 、

6 、預熱器加熱功率 0.5KW 、

7 、裝置外形尺寸：長 1400mm× 寬 450mm× 高 1650mm 、

8 、 工作電源： AC 22 0V±10% 、 50Hz ， 單 相 三 線制，功率 2 5 00W ；安全保護：具有接地保護、漏電保護、過流保護；
9 、 電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路； 、

三、主要配置：

1 、 304 不銹鋼管式催化反應器 1 套，內徑 30 mm ；長 5 0 0mm ；最高使用壓力 0. 30 MPa ，加熱功率 2 kw ，三段加熱，最高使用溫度 7 00 ℃ ； 含 熱電偶 1 只 、

2 、 加熱控溫系統 2 套：溫度顯示精度為 1 ℃ ，溫場穩定度 ±5 ℃ ，升溫速率 1~20 ℃ 、

3 、預熱器 1 套、 304 不銹鋼材質； 功率 ： 1 5 00W 、 溫度傳感器 1 批、

4 、 氣體預熱裝置 1 套： 304 不銹鋼材質； 信號轉換顯示器 1 套、

5 、冷卻器 1 個、 304 不銹鋼材質；

6 、 氣體混合器 1 套、氣液分離器 1 套、專用氣體人工取樣口 2 個；

7 、 NO 、 NH3 氣體與呂鋼瓶（ 8L 氣）各 1 套、 含 不銹鋼 減壓器 2 只、

8 、 還原催化劑 1 套：催化劑基材主要由 TiO2 、 V2O5 、 WO3 等構成，催化劑使用壽命 ≥ 16000h ；

9 、 質量流量控制器 2 套（一氧化氮、氨氣）：流量 0 ～ 100SCCM 、輸入輸出信號 4 ～ 20mA ；

1 0 、電壓表 與電流 表 4 只 、

1 1 、 氣泵 1 臺： 功率 ： 20 W 、 最大 氣 量： 6 L/min 、

1 2 、氣體流量計 2 只 、 （測量范圍： LZ B - 10 、 量程 : 60 ～ 60 0L/ h ）

1 3 、漏電保護開關 1 只 ( 德力西品牌）、 帶燈自鎖按鈕開關、

1 4 、 304 不銹鋼管路 及控制球閥 、 彎頭，快速連接件； 規格： ? 2 0 、

15 、大型儀表控制柜 1 套、 （萬向輪及禁錮腳） 長 1400mm× 寬 450mm× 高 1650mm

。
