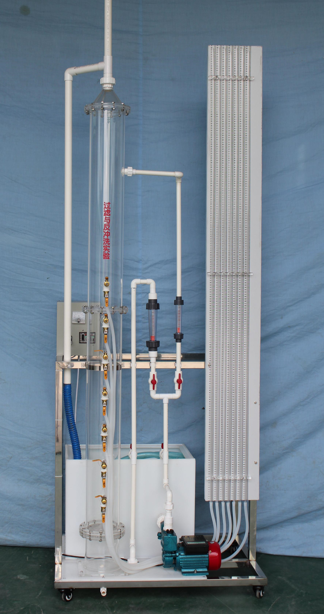

過濾與反沖洗實驗裝置JGTG-129型過濾與反沖洗實驗設備

一、實驗?zāi)康模?

過濾是具有孔隙的物料層截留水中雜質從而使水得到澄清的工藝過程，常用的過濾方法有砂濾、硅藻土涂膜過濾、燒結管微孔過濾、金屬絲編織物過濾等。過濾不僅可以去除水中細小懸浮顆粒雜質，而且細菌病毒及有機物也會隨濁度降低而被去除。本實驗按照實際濾池的構造情況，內裝石英砂濾料或陶瓷濾料、利用自來水進行清潔砂層過濾和反沖洗實驗。

通過實驗希望達到下述目的：

1 、了解濾料的級配方法；

2 、掌握清潔砂層過濾時水頭損失計算方法和水頭損失變化規律；

3 、掌握反沖洗洗濾層時水頭損失計算方法

二、 主要技術指標及參數 ：

1 、環境溫度： 5 ℃ ～ 40 ℃

2 、處理水量： 0.0628 ～ 0.0785m 3 /h

3 、濾速： 8 ～ 10m/h

4 、反沖洗水量： 0.42m 3 /h （反沖洗 10min ）

5 、濾料：粗砂 2 ～ 4mm H100 石英砂 0.5 ～ 1.5mm H700

6 、可以采用大濾帽 1 只

7 、過濾水量： W ＝ 0.7854×0.12 ＝ 0.007854m 2 Q ＝ W×V ＝ 0.007854m 2 ×10m/h ＝ 0.0785m 3 /h 8 m/h ＝ 0.0628m 3 /h

8 、反沖洗水量： 0.007854m 2 ×15L/s·m 2 ＝ 0.42 m 3 /h

9 、過濾柱處理水量： 0·15 L /h - 過濾柱直徑 150mm 、高度 2000 mm

10 、測壓板：高 × 寬 =2000mm×360mm 。測壓管： ф10mm×2000mm 10 根

11 、 裝置外形尺寸 10 00 mm× 6 00 mm×2 6 00 mm

12 、 工作電源： AC220V±10% 、 50Hz ，單相三線制，功率 37 0W ，安全保護：具有接地保護、漏電保護、過流保護 、

三、 主要配置：

1 、 濾池 過濾柱：透明有機玻璃材質、壁厚 6 mm ， Φ150×2000mm ，上設取樣口，配優質全銅閥門，帶刻度標尺；

2 、 測壓板 1 塊：高 × 寬 =2100mm×260mm ，測壓管 6 根： ?10mm×2000mm ；

3 、 原水箱和清水箱：白色 PP 板、厚度 8 mm ，底板上安裝有放空閥，方便將水排凈；

4 、 原 水箱配 電機攪拌 1 臺、 304 不銹鋼攪拌槳 1 套；（功率 25W 、轉速 90rpm ）、

5 、 離心泵 1 臺：額定流量 2m3/h 、揚程 15m 、功率 370W ；

6 、 流量測量與調節：反沖洗流量計 1 只： 0. 25 - 2 . 5 m3/h ，污水流量計 1 只： 25-250L/h ；

7 、 濾料 30KG 、承托層 1 套、

8 、 大 號 濾帽 1 只；

9 、 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、漏電保護器 ( 德力西品牌） 、電壓表、 帶鎖 按鈕開關、線 管 等組成，

10 、 配套 UPVC 連接管道和閥門。

11 、 不銹鋼框架實驗臺（ 30mm × 30mm 不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成

。
