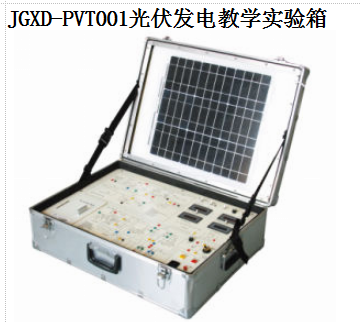

JGXD-PVT001光伏發電教學實驗箱

系統組成

該系統由AC/DC電源模塊、離網電源控制模塊、開關控制模塊、儀表監控模塊、負載實驗模塊，等組成。

二、模塊工作原理：

1.太陽能電池組件： 太陽能電池組件由多個單晶或多晶、非晶電池單元串、并聯并經封裝后制成。其中的單晶電池單元的功能是將太陽的光線吸收發生伏打效應產生一定的電壓、電流，并按照需求串、并聯而將太陽能轉換成電能輸出，經電纜送至控制器。

2.蓄電池： 蓄電池的作用是將太陽能電池組件產生的電能儲存起來。當光照不足或晚上，或者負載需求大于太陽能電池組件所產生的電能時，將存儲的電能釋放出來以滿足負載的能量需求。

3.正弦波逆變器： 正弦波逆變器的作用是將太陽能電池組件產生的直流電或者蓄電池釋放的12V直流電轉化為負載需要的36V正弦交流電。

,
