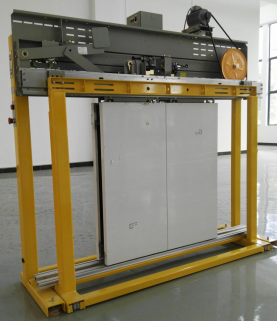

.ＪＧＬ-3800型　電梯門機構安裝與調試實訓考核裝置

1 產品實現目標

摸擬真實電梯門機構的安調和維保，滿足電梯門機構實訓考核要求。采用真實的電梯層門、層門地坎、層門機構、轎廂架、轎廂門、轎廂門地坎、轎廂門機構等器件，學生借助電梯門機構安裝圖在模擬井道及樓層中對這些器件進行安裝與測量，使其符合規范要求，并通過轎廂架的上下運動模擬轎廂在井道中的運行，當平層時，門機構能夠帶動轎廂門與層門開閉，轎廂離開后，層門緊閉。另外，能夠使學生直觀地看到門機構的全部器件及整個機械動作過程 ，更有效地幫助學生掌握其工作原理。

2 ★產品

2.1 采用鋼結構電梯井道平臺設計，整體外觀簡潔明了；

2.2 遵循模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；

2.3 采用真實機構器件，使學生學到的與實際應用的一致；

2.4 模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；

3 ★技術參數

3.1 電源輸入：?jiǎn)蜗嗳€ AC220V 50Hz ；

3.2 安全保護：接地，漏電（動作電流≤ 30mA ），過壓，過載，短路；

3.3 整機功耗：≤ 0.5KW ；

3.4 整機重量：≤ 600KG ；

3.5 外形尺寸：不大于 2240mm × 1640mm × 3000mm （長×寬×高）。

5 實訓項目

5.1 導軌支架與導軌的安裝與調整

5.2 電梯層門地坎的安裝與調整；

5.3 電梯轎廂門地坎的安裝與調整；

5.4 電梯層門門框的安裝與調整；

5.5 電梯層門上坎的安裝與調整；

5.6 電梯層門門扇的安裝與調整；

5.7 電梯門機構的安裝與調整；

5.8 電梯轎門的安裝與調整；

5.9 門刀的安裝與調試；

5.10 電梯層門地坎與轎廂門地坎尺寸的調整；

5.11 電梯門機參數的設置與調試；

5.12 電梯開關門的調試；

5.13 電梯門系統的保養。

4 ★配置

井道框架
導軌與轎廂架機構

電動葫蘆 層門扇
門框

層門機構

層門地坎

層門地坎支架

護腳板

轎廂門扇

轎廂門機構

轎廂門地坎

安裝配件

安裝與量工具

隨機資料

三、繩頭裝置 16000.00/1 套

1 產品實現目標

摸擬真實電梯繩頭裝置的安調和維保，滿足繩頭裝置的安調和維保實訓考核要求。

2 ★ 技術參數：

2.1 錐形套筒式；

2.2 錐形式是兩種不同式形的拉桿，主要功能是鎖定鋼絲繩，金屬材料制作而成。

2.3 8X198+NF-13 鋼絲繩約 1.5m ；Ф 0.6 鍍鋅鐵絲 0.6 ；Ф 13 錐形套筒一個；膠帶一扎；

2.4 配套裝配工具一套。另配線墜一套， 150mm 直鋼尺一把，塞規尺一把，廳門調整墊片等。

3 ★滿足實訓項目

1 、培訓學生安裝鋼絲繩的知識。
