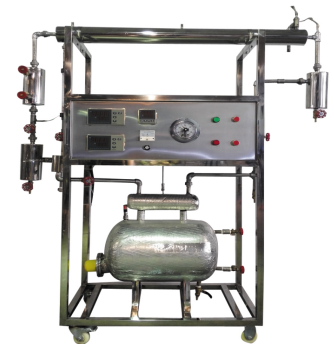

JG•蒸汽冷凝時傳熱和給熱系數測試裝置 JGKY-716

實驗?zāi)康模?

測試蒸汽在水平管內 [ 管外為自來水時 ] 的傳熱系數和給熱系數。

主要配置：

電蒸汽鍋爐、套管換熱器、蒸汽冷凝罐、蒸汽及水流量測試設備、加熱由固體調壓模塊無級調節，由多路巡檢儀顯示的溫度測試系統 ，不銹鋼臺架及控制屏 等。

技術參數：

1 、輸入電源：三相 AC380V ± 10% 50Hz ，功率 8.0KW 。

2、電加熱總功率： ≦ 8.0KW， 蒸汽控制壓力表： 0-0.4MPa。

3 、 冷水流量測量：采用轉子流量計，量程： 40-400L/h。

4 、套管換熱器：內管內徑Φ 18mm ，內管外徑Φ 20mm （紫銅管）。外管內徑Φ 52mm ，外管外徑

Φ 57mm （ 304 不銹鋼管），管長 1200mm 。

5、 蒸汽發生器 上有安全閥、壓力表繼電器、溫度控制器三種安全保護裝置。

6、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓

模塊電路。

7、外形尺寸：1500×500×1700mm，外形為不銹鋼可移動支架， 帶雙剎車輪。

數字 II 型增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表及差壓

傳感器，軟件等。

。
