技術指標

說 明

裝置功能

•  掌握靜壓法測定氣含率的原理與方法。
2 、掌握氣液鼓泡反應器的操作方法。
3 、了解氣液比表面積的確定方法。

4 、 可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項 。

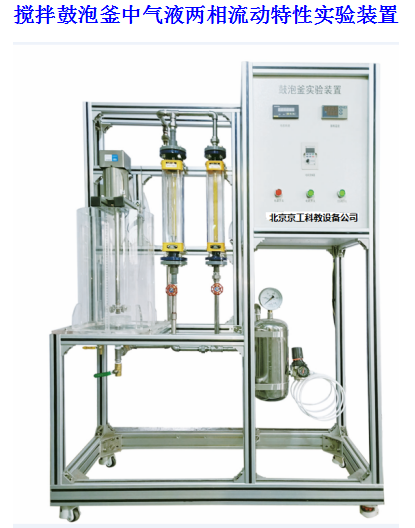

主要配置

有機玻璃反應器、轉子流量計、 氣體分布器、 閥門、壓差計、空壓機、 空氣 緩沖罐、 氣體調壓閥、 高品質鋁合金型材框架 。

公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC 22 0V，功率 1.0 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

氣：空氣來自 空壓機 （自帶氣源）

實驗物料：自來水 -空氣

技術參數

1 、環境溫度： 5 ℃～ 40 ℃，配電： 220V / 500W 。
2 、反應器： Φ 150 × 1600mm ，底部 設有圓形氣體分布器。 透明有機玻璃材質。
3 、水泵：流量 1m 3 /h ，揚程 15m, 功率 370W 。
4 、 水箱： 8 0L，透明 有機玻璃 材質 。

5、 管路：透明，壁厚≥2.0mm，透明可視材質。
6 、溶氣罐： 304 不銹鋼材質，工作壓力 0.2-0.3 M P a 。
7 、轉子流量計： 液體 16-160L/h ，氣體 0.25-2.5m3/h 。
8 、無油 靜音 空壓 機 ：功率 750W ，排氣量 36 L/min ，工作壓力 0.7MPa 。
9 、 電器：接觸器、開關、漏電保護空氣開關。

10 、測壓管，透明有機玻璃材質，數量 4 組 。

11 、 304 不銹鋼儀表柜：內外雙面噴塑。

1 2 、外形尺寸：1 5 00×5 5 0×1 9 00mm ， 外形為可移動式設計， 帶剎車輪， 高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪 。

13 、 工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念 。

測控組成

變量

檢測機構

顯示機構

執行機構

氣體 流量

轉子流量計

轉子流量計

手動閥控

床層 壓降

U 型壓力計

就地顯示

無
